Lec 8 Bluespec / Minispec 硬件综合

Lec 7 建立了模块抽象（submodule / method / rule / input）。本讲聚焦综合：这些高级描述如何变成实际硬件，并用 GCD（最大公约数）这个多周期 FSM 完整走一遍“模块化设计一个时序计算”的流程。

综合模型：方法 + 规则 → 组合逻辑 + 寄存器

回顾 Lec 6 的时序电路：寄存器存状态，组合逻辑算“下一状态”和“输出”。在模块里：

方法（method） 综合成算输出的组合逻辑；
规则（rule） 综合成算下一状态的组合逻辑，并在每个时钟沿把结果 <= 进寄存器；
规则每个周期都触发一次——它读当前状态与 input，算出 <= 的新值。

因此“写 Minispec ≈ 画出方法/规则两块组合逻辑，再把寄存器接上”。所有 if/?: 在组合逻辑里都成为 mux（Lec 3）；循环在编译期展开（Lec 5）。

多周期计算：GCD（欧几里得算法）

GCD 用辗转相减：当 x >= y 就 x = x - y；否则交换 x, y；直到 x == 0，此时 y 即结果。每一步是一拍，需要多个周期，正好体现“时间比空间更灵活”。

Minispec 实现（朴素接口）

minispec

typedef Bit#(32) Word;
module GCD;
  Reg#(Word) x(1);
  Reg#(Word) y(0);
  input Bool start default = False;
  input Word a default = 0;
  input Word b default = 0;
  rule gcd;
    if (start) begin
      x <= a; y <= b;                 // 装载新输入
    end else if (x != 0) begin
      if (x >= y) x <= x - y;         // 相减
      else begin x <= y; y <= x; end  // 交换（靠 <= 同周期生效，无需临时变量）
    end
  endrule
  method Word result = y;             // 结果
  method Bool isDone = (x == 0);      // 是否算完
endmodule

设置 start = True 并传入 a, b 即开始计算；若干周期后 isDone 变真，此时 result 给出答案。注意整段是纯组合的条件（综合成几个 mux + 减法器 + 比较器），由 rule 每周期推进一步。

这个接口很糟糕——为什么

踩坑：上面接口极易误用：
可能设了 a/b 却忘了 start；
可能忘了先查 isDone 就去读 result（拿到中间结果）；
即使 start = False，每周期也得把所有 input 都驱动一遍，很啰嗦。

根因仍是 Lec 7 强调的：相关的输入/输出应当聚合。理想接口只需两件事：一次性“启动（给全部参数，或一个都不给）”，以及取“一个可能有效的结果”。这要用到 Maybe 类型。

`Maybe` 类型与干净接口

Maybe#(T) 要么 Invalid（无值），要么 Valid(v)（带值）；用 isValid 判断、fromMaybe(d, m) 取值。用它改写 GCD 的接口（Bluespec 风格，便于用守卫做自我保护）：

bluespec

interface GCD;
  method Action            start(Bit#(32) a, Bit#(32) b);  // 一次给全参数
  method ActionValue#(Bit#(32)) getResult;                 // 取结果（守卫保证已算完）
endinterface

module mkGCD(GCD);
  Reg#(Bit#(32)) x <- mkReg(0);
  Reg#(Bit#(32)) y <- mkReg(0);
  Reg#(Bool)     busy <- mkReg(False);

  rule gcd (busy);                       // 仅在 busy 时推进
    if (x >= y && y != 0) x <= x - y;
    else if (y != 0) begin x <= y; y <= x; end
    // y == 0 ⇒ 结束（busy 在 getResult 里清除）
  endrule

  method Action start(Bit#(32) a, Bit#(32) b) if (!busy);  // 忙时不可启动
    x <= a; y <= b; busy <= True;
  endmethod

  method ActionValue#(Bit#(32)) getResult if (busy && y == 0); // 算完才可取
    busy <= False;
    return x;
  endmethod
endmodule

start 的守卫 if (!busy)：忙时拒绝再次启动，避免覆盖正在进行的计算；
getResult 的守卫 if (busy && y == 0)：只有算完才能取，从结构上杜绝“读到中间结果”；

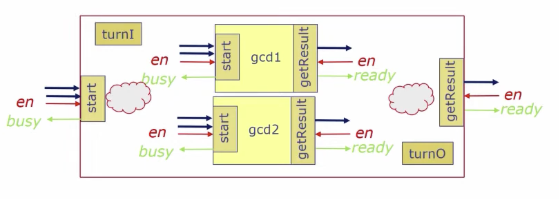

方法的硬件信号见 Lec 7：start 是 Action（输入 + enable + ready），getResult 是 ActionValue（enable + 输出 + ready）。

模块的输入输出端口正是由其接口决定的：start(a,b) 对应两个输入端口，getResult() 对应一个输出端口（外加各自的 ready/enable 握手线）。

小结

综合：method→输出组合逻辑，rule→下一状态组合逻辑 + 寄存器更新；rule 每周期触发。
多周期模块让我们能做组合逻辑做不到的变长计算（GCD、串行加法器……）。
好接口 = 聚合相关 I/O + 用 Maybe 表达有效性 + 用守卫自我保护，让误用在结构上不可能发生——这正是 Lec 7 FIFO 故事的教训落地。
