Lec 2 组合逻辑设备和布尔算术

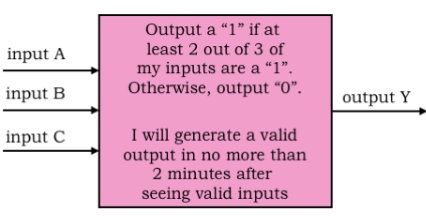

组合逻辑设备（combinational device）是一种电路器件满足：

• 一个或多个输入
• 一个或多个输出
• 功能规范（functional specfication），必须明确定义所有可能输入组合对应的输出值。
• 时序规范（Timing Specification），必须指定传播延迟，从输入稳定到输出稳定的最长时间上限。确保器件在$t_{PD}$​内完成计算并输出有效结果

上述四个标准统称为静态准则，是所有组合逻辑器件必须满足的基本要要求。

由小器件组合成大器件

一组互相连接的电路元件，当且仅当满足以下三条时，整体仍是一个组合器件：

1. 每个元件本身都是组合器件；
2. 每个输入都恰好连接到某一个输出，或连接到固定常量 0/1（不能悬空、不能多个输出冲突地驱动同一根线）；
3. 电路中不存在有向环（directed cycle），即没有反馈回路。

踩坑：为什么不能有环？若某个输出反馈回前级（例如反相器输出接回自身输入），电路可能永远无法稳定（持续振荡），也就不存在确定的传播延迟，功能规范随之失效。

满足这三条后，整体的功能规范可由各子器件函数复合得到；整体的传播延迟 = 从输入到输出的最长路径上各器件 $t_{PD}$ 之和（关键路径）。

时序规范：$t_{PD}$ 与 $t_{CD}$

• 传播延迟 $t_{PD}$：从输入有效到输出有效所需时间的上界（最坏情况）。处理器以时钟频率 $f_{CLK}$ 运行，时钟周期 $t_{CLK}=1/f_{CLK}$ 必须 $\ge$ 关键路径的 $t_{PD}$，否则采样到的是无效值。
• 污染延迟 $t_{CD}$（contamination delay）：从输入变为无效到输出开始变为无效所需时间的下界。它保证“旧的有效输出还能维持多久”。组合电路里暂时用不到，但在时序电路中至关重要（与保持时间相关，见 lec6）。

功能规范，有不少方法用于详述组合逻辑设备的功能规范。我们将使用两种系统性方法：真值表和布尔表达式（boolean expression）

Outline

• 布尔算术
• 从布尔算术到门电路
• 总结

布尔算术

基本公理：

• 恒等律： a · 1 = a ; a + 0 = a
• 吸收律: a · 0 = 0 ; a + 1 = 1
• 互补律： $a+\bar{a}=1$； $a\cdot \bar{a}=0$
• 交换律
• 结合律
• 分布律
• 德摩根定律： $\overline{a·b}=\bar{a}+\bar{b}$； $\overline{a+b}=\bar{a}·\bar{b}$

对偶原理：任何一个成立的布尔表达式，把 0 和 1 对换，把 AND（·）和 OR（+）互换，结果仍然是一个成立的表达式。

等价与规范型

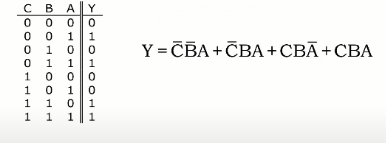

给定一个真值表，很容易派生一个等价的布尔表达式：写出一个乘数项求和形式，其中每一项覆盖到真值表输出中的1

这是唯一的，但可能存在更加简单的表达式

从布尔算术到门电路

逻辑图通过门电路和连线的电路示意图形式来表示布尔表达式。

基本的逻辑门： 与或非

注意，与或非是通用的，可以实现任何组合逻辑函数。为什么？

我们可以用与或非门，实现任何SOP（乘项之和，Sum-of-Products）布尔表达式，然而，我们可以通过简化布尔表达式（使用布尔代数规则、卡诺图等），来减少所需的门数量。

最小乘项之和，是一个最少可能数量的 AND 和 OR 操作。不像规范形式，最小乘项之和不是唯一，可能有多个SOPs。

化简的核心工具——约简律（reduction）：$a\cdot b+a\cdot \bar{b}=a$。它表明：当两个乘项只在一个变量上取值相反、其余完全相同时，可合并消去该变量。

无关项（don't care）：若真值表中某个输入变量在其余位固定时不影响输出，则可在合并时把它“吃掉”。例如 $(C,B,A)=(0,0,1)$ 与 $(0,1,1)$ 输出都为 1，则这两项合并为 $\bar{C}A$（消去了 $B$），而不必写成 $\bar{C}\bar{B}A+\bar{C}BA$。这正是手工最小化（以及卡诺图 K-map）的依据。本课规模较小（3~4 变量），用代数变换手算即可。

多级逻辑的权衡：SOP 是两级（AND→OR）实现，但不一定门最少。例如

$$F=AC+BC+AD+BD$$

是最小 SOP（需 7 个门），但因式分解后

$$F=(A+B)(C+D)$$

只需 3 个门。代价是层数增加 → 延迟可能变大。这就是“面积 vs. 延迟”的权衡，本课交给综合工具处理。

逻辑优化

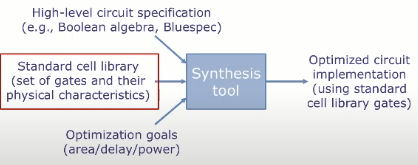

逻辑优化是指将高层次的电路功能描述（如布尔代数表达式或 Bluespec 代码），结合标准门电路库中的物理门（如 AND、OR、MUX 等）以及优化目标（如面积、延迟、功耗），通过综合工具自动合成出一个满足特定的电路实现。最终的输出是一个由这些标准门构成、经过优化的电路设计。

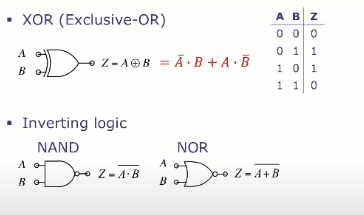

其他通用门电路

异或门（XOR）、与非门（NAND）、或非门（NOR）是唯一的。

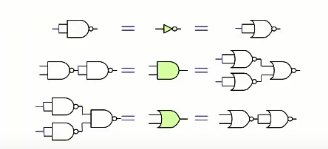

其中与非门、或非门也是通用的（universal）。为什么 NAND 通用？ 只需用它造出 NOT/AND/OR 即可：

• NOT：把 NAND 的两个输入接在一起，$\overline{a\cdot a}=\bar{a}$；
• AND：NAND 之后再接一个 NOT，$\overline{\stackrel{―}{a\cdot b}}=a\cdot b$；
• OR：对两个输入先各取反再 NAND，由德摩根 $\overline{\stackrel{―}{a}\cdot \stackrel{―}{b}}=a+b$。

NOR 同理（对偶）。所以芯片可以只用一种门搭出任意逻辑。

标准单元库

每个门电路有其物理特性，比如

一些发现，当前技术（CMOS），反相器更快更小；时延和面积随着输入数量的增加而增加。

总结

逻辑优化是一项非常复杂的任务，涉及布尔表达式简化、在包含多种逻辑门的标准单元库中进行映射，并在面积、延迟和功耗等多个维度之间进行权衡（如最小化面积-延迟-功耗乘积）。由于对非微小电路手工完成这些优化几乎不可行，硬件设计人员通常使用硬件描述语言编写电路，并依赖综合工具自动生成经过优化的电路实现。

任何组合（布尔）函数都可以通过真值表或布尔表达式（由二进制常量以及 AND、OR、NOT 组成的布尔代数）来描述。任何组合逻辑函数都可以表示为“与或和”（Sum-of-Products, SOP）形式，并用三层逻辑门（非门、与门、或门）实现。通过布尔简化（如求最小的 SOP 或进行多层优化）可以得到更简单的电路。在将布尔函数映射为逻辑门时存在大量设计权衡，因此我们通常使用综合工具来寻找优化后的电路实现。
