Lec 3 用Bluespec描述组合电路

算术计算和布尔算术有很强的联系。数字可以用二进制（base 2）来表示，并且能对其进行算术运算。更进一步，二进制的算术运算和布尔代数中的逻辑运算之间存在一一对应关系，比如，二进制加法可以用 XOR 和 AND 实现（比如半加器、全加器）

因此，我们可以把所有的算术操作（像加、减、乘等）用布尔表达式来表示，而这些布尔表达式就可以被实现成组合逻辑电路（combinational circuits）

Outline

加法器
多路复用器
移位器

加法器实现

加法器的组合逻辑：

半加器（Half addr）：将两个输入，两个输出，其中一个是sum、另外一个是carry
全加器（Full addr）：三个输入（多了一个carry位），产生两个输出。
- 可以由两个半加器组合成
级联全加器可以执行二进制加法

描述一个32位的加法器

半加器

A	B	S	C
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

布尔表达式为， s = ~a·b + a·(~b) = a ⊕ b（异或），c = a · b

电路组合逻辑为

verilog

function Bit#(2) ha(Bit#(1) a, Bit#(1) b);
    Bit#(1) s = a ^ b;
    Bit#(1) c = a & b;
  	return {c, s};
endfunction

Bit#(2) t = ha(1, 0);
%%eval t[0]
%%eval t[1]

其中 {c, s} 表示比特的连接。注意输出t[0] = 'h1，t[0] = 'h0

全加器

verilog

// 全加器
function Bit#(2) fa(Bit#(1) a, Bit#(1)b, Bit#(1) c_in);
    Bit#(2) ab = ha(a, b);
    Bit#(2) abc = ha(ab[0], c_in);
    Bit#(1) c_out = ab[1] | abc[1];
    return {c_out, abc[0]};
endfunction

Let语法

强类型语言，当编译器能推断的时候，不需要指定变量类型，

verilog

// 全加器
function Bit#(2) fa(Bit#(1) a, Bit#(1)b, Bit#(1) c_in);
    let ab = ha(a, b);
    let abc = ha(ab[0], c_in);
    let c_out = ab[1] | abc[1];
    return {c_out, abc[0]};
endfunction

2-bit 行波进位加法器

2位行波进位加法器（2-bit Ripple-Carry Adder），实现两个2位二进制数的加法，输出2位和可能的进位。通过级联两个FA构建，利用行波进位（Ripple-Carry）传递机制。

verilog

// 级联FA, 自己的实现
function Bit#(3) add2(Bit#(2) x, Bit#(2) y);
    let t = fa(x[0], y[0], 'h0);
    let t2 = fa(x[1], y[1], t[1]);
    return {t2[1], t2[0], t[0]};
endfunction
// 完全根据图上的话
function Bit#(3) add2(Bit#(2) x, Bit#(2) y);
  Bit#(2) s = 0;
  Bit#(3) c = 0;
  c[0] = 0;
  let cs0 = fa(x[0], y[0], c[0]);
  s[0] = cs0[0];
  c[1] = cs0[1];
  let cs1 = fa(x[1], y[1], c[1]);
  s[1] = cs1[0];
  c[2] = cs1[1];
  return {c[2], s};
endfunction

多比特字赋值规则

整体赋值

verilog

Bit#(3) c = 0;

部分赋值

verilog

c[0] = c0;

初始化要求：多比特字的每一位都必须有初始值。使用未初始化的比特会：

编译器发出警告 ⚠️
程序行为不可预测 ❗️

多路复用器

背景：选择某一位`x[i]`

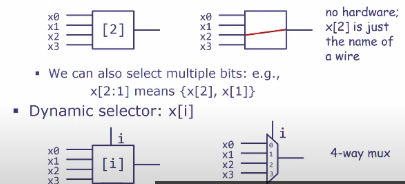

假设x是4-bit宽，若使用常量选择器（如 x[2]）这仅仅是引用了一个具体的线网，并不生成额外的硬件；当使用变量选择器（如 x[i]）时，生成的硬件通常是一个多路选择器（例如 4 位宽的 x 就会生成一个 4 路 mux），因为它需要在运行时动态决定选哪一位。

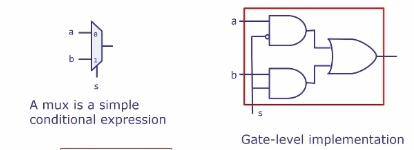

2路多用复用器

对于bluespec

verilog

(s == 0)? a: b;

对于python

python

a if s == 0 else b

踩坑：硬件没有“条件执行”。软件里 s ? foo(x) : bar(y) 会先算 s，再只执行其中一个分支（以避免做无用的昂贵计算）。但在组合硬件里做不到这一点——foo(x) 和 bar(y) 两个电路都会被实例化并并行求值，mux 只是最后在两个已经算好的结果中选一个。因此 ?:、if、case 在组合逻辑里统统综合成 mux，所有分支的硬件都真实存在。（真正的“条件执行”要到时序逻辑才有，见 lec6。）

如果你构造一个2路多路复用器，用于两个n位信号a 和 b 之间进行选择，那么这个多路复用器的硬件实际上会被按位复制 n 次。

举个例子，

verilog

Bit#(4) a = 4'b1010;
Bit#(4) b = 4'b1100;
Bit#(1) s = 1'b1;
Bit#(4) out = s == 0 ? a: b;

背后其实是4个1-bit mux

verilog

out[0] = s? b[0]: a[0];
out[1] = s? b[1]: a[1];
out[2] = s? b[2]: a[2];
out[3] = s? b[3]: a[3];

每一位都独立地选择，但共享相同的选择信号 s

4路多路复用器

verilog

case ({s1, s0})
  0: a;
  1: b;
  2: c;
  3: d;
endcase

python

def mux(a, b, s):
  if s == 0:
    return a
  elif s == 1:
    return b
  elif s == 2:
    return c
  else:
    return d

n路多路复用器可以用 n-1 个两路多路复用器实现。

移位器

固定长度的移位操作在硬件中非常廉价，只需完成接线操作（纯布线操作）

循环移位和算术移位也差不多。循环移位就是把最高位接回最低位即可，仍然是接线；算术右移为例，保留符号位，最左边补原来的符号位，其他仍然通过布线完成。算术移位对于，乘除 $2^{n}$ 的操作非常方便。

逻辑右移n位

暴力法

假设我们想要实现一个把x左移n位（ $0 \leq n \leq 31$ ）的动态移位器，该怎么做？

一个简单的方法，就是准备32个移位器，通过n路的多路复用器连接。

这种方式需要多少个2路1位的多路复用器实现该结构？

Solution： n * (n-1)。意思是把所有可能的移位结果（不需要 mux，只要移位连线）都准备好，然后用n路的大 mux 选择，对于每一位而言，例如y[0]，可能来自x[0], x[1]...x[7]中的任何一个，换句话说，需要8:1mux，因此最终结果就是 n * (n-1) 个mux。

分级移位（barrel）法

我们把 "移 k 位" 拆成几个固定移位的“步骤”，每个步骤只处理一种移位大小（比如移 1 位、移 2 位、移 4 位……），为什么可行？任何整数 k 都可以分解为 2 的幂的和（，例如移位 x 5位，5的二进制是101，所以先左移4位，再左移1位。

结构上来说，假如我们处理8位数据：

shift by 1：通过 2:1 mux 决定是否左移 1 位
**shift by 2：再通过一层 mux 决定是否左移 2 位
shift by 4：再通过一层 mux 决定是否左移 4 位

这样就可以组合出 0～7 的任何移位值。一般地，对 $N$ 位输入，移位量 $s$ 用 $\log_{2} N$ 个比特编码，每一位 $s [i]$ 控制“是否移 $2^{i}$ 位”的一层 mux。

条件移位：移位 vs. 不移位对比

我们需要一个多路复用器（mux）来从两个输入中选择合适的线路：如果选择信号s == 1，mux会选择左边的线路，否则将选择右边的线路

成本对比（重点）：
暴力法（ $N$ 个固定移位器 + 一个 $N$ :1 大 mux）：每个输出位需要 $N - 1$ 个 2:1 mux，共约 $N (N - 1)$ 个 1 位 mux（ $N = 32$ 时约 992 个），即 $Θ (N^{2})$ 。
barrel shifter：只有 $\log_{2} N$ 层，每层 $N$ 个 1 位 mux，共 $N \log_{2} N$ 个（ $N = 32$ 时 160 个），即 $Θ (N \log N)$ 。
N=4 的 Minispec barrel shifter 示例：
bluespec
function Bit#(4) barrelShifter(Bit#(4) x, Bit#(2) s);
  Bit#(4) r1 = (s[1] == 0) ? x : {2'b00, x[3:2]};  // 是否右移 2 位
  Bit#(4) r0 = (s[0] == 0) ? r1 : {1'b0, r1[3:1]}; // 是否再右移 1 位
  return r0;
endfunction
