Lec 23 旁路技术和EHR

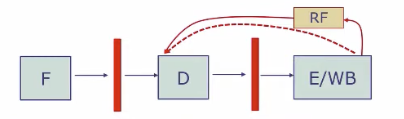

旁路技术（bypassing，又叫 forwarding）是一种为了减少stall，在数据的生产-消费者之间的提供额外的数据通路的技术。常规途经而言，一个值会被写回寄存器文件（register file），然后由 decode 阶段读取。而Bypassing允许值被计算出来的同时，就直接被decode阶段使用，而不等写回。旁路技术的副作用：Bypassing 会引入新的组合逻辑路径，可能导致组合延迟增加，从而延长时钟周期，也会增加芯片面积。bypass的效率取决于它被使用的频率。

EHR（Ephemeral History Registers）是Bluespec 中一种机制，用于精确控制寄存器的写入和读取，搭配 bypassing 使用时，可以实现更灵活的控制路径数据传递和调度。

Outline

Bluespec中的旁路技术

Bluespec中旁路技术

在Bluespec看来，Bypassing是一种作为减少的周期数，即减少两个有冲突的规则或方法之间执行所需的时钟周期数。举个例子：

假设你设计了一个 FIFO，如果已经满了，通常不能 enq（入队）

如果在 同一个周期，另一条规则要执行 deq（出队），那 FIFO 实际上会腾出一个位置。如果你能在逻辑上“看到未来”这次 deq 会发生，就可以允许同时执行 enq，即使此时 FIFO 是满的。

另外一个例子——规则重写（rule transformation）。

目标：让 ra 和 rb 在同一个周期并发执行，并且让 rb 用到的是 ra 刚刚计算出的新值 x，外加一个约束ra < rb（表示：ra 的优先级比 rb 高，ra 在 rb 之前执行）

rule ra;
	x <= y + 1;  // 读取 y，写入 x
endrule

rule rb;
	y <= x + 2; // 读取 x，写入 y
endrule

寄存器的限制

使用寄存器这种基本的硬件原语时，无法在同一个原子动作（也就是一个时钟周期内）完成以下通信：

两个方法之间（method 是模块对外提供的接口）
两个规则之间（rule 是模块内部的原子动作，通常带有条件和动作）；
一个规则和一个方法之间

为什么不行？

Solution：register 是时钟边沿触发的，它的输入值在当前周期写入，但直到下一个时钟周期才会出现在输出端。因此，它不能用于“同周期通信”。□

EHR（Ephemeral History Register）是为了解决普通寄存器无法在同一周期内完成通信的问题而设计的。一个“会记住这个周期你已经写过什么”的寄存器 —— 所以即使是在同一个周期中先写再读，读操作也能看到写操作的值。

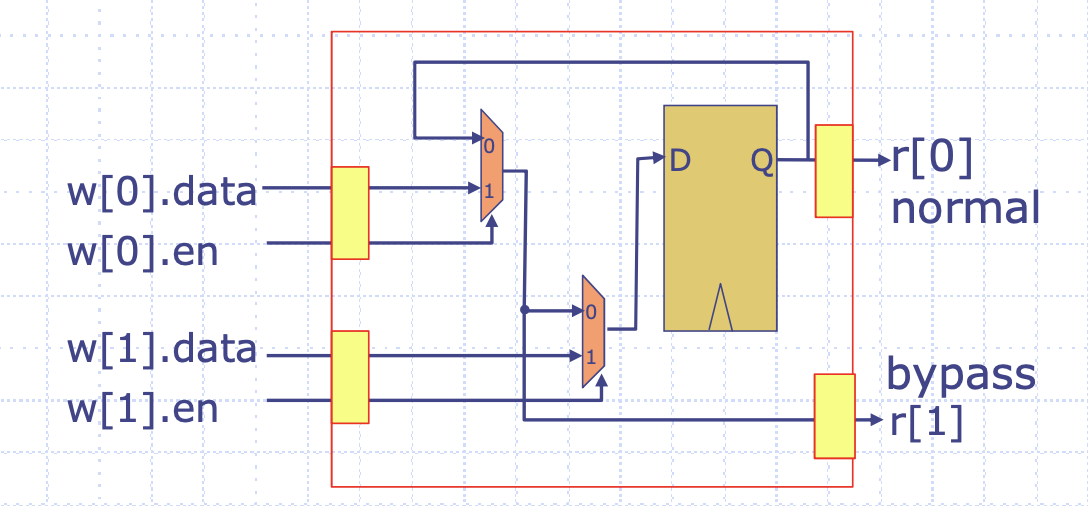

EHR

我们可以看到有一个触发器

r[1]返回：

如果w[0]没有使能，返回当前状态
如果w[0]使能，返回写入到w[0].data值

w[i+1]领先于w[i]，即 w[i] $≺$ w[i+1]

且r[0] $≺$ w[0]； r[1] $≺$ w[1]

w[0].enable	w[1].enable	r[1]
0	0	cur state
0	1	cur state
1	0	w[0].data
1	1	w[0].data

寄存器和 EHRs 的冲突矩阵

CF: f 和 g 不冲突且不影响

C：冲突，不能同时调用

寄存器

	reg.r	reg.w
reg.r	CF	$≺$
reg.w	$≻$	C

EHR

	EHR.r0	EHR.w0	EHR.r1	EHR.w1
EHR.r0	CF	$≺$	CF	$≺$
EHR.w0	$≻$	C	$≺$	$≺$
EHR.r1	CF	$≻$	CF	$≺$
EHR.w1	$≻$	$≻$	$≻$	C

用EHR设计FIFO

无冲突FIFO。当 FIFO 不满也不空的时候，enq和deq可以同时进行，但是当前周期入队的值不会被同一个周期的出队看到。入队和出队是解耦的，互相看不到对方的“当前操作”。
流水线型FIFO。正常来说：向满的 FIFO 入队是不允许的。但如果在同一个周期中同时执行一个 deq，那就允许 enq，因为 deq 腾出空间，enq 正好填补进去。
旁路FIFO。正常来说：从空的 FIFO 出队是不允许的；但如果你在同一个周期中同时执行 enq，则允许出队；这个新入队的数据会直接送给出队口，好像绕过 FIFO 存储一样
