Lec 25 缓存一致性 ​

在现代微处理器中，往往会有多个核心，每个核心都有一个私有缓存（以提高加载/存储性能），但是，主存是所有核心共享的。因此核心经常通过与主内存的交互来进行通信。因此，我们需要确保操作看起来像是在一个共享内存上进行。

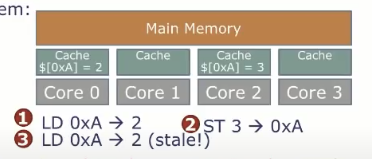

image-20250419151459671

问题出现在，如下示例。0号核心通过加载指令获取0xA地址上的值为2，接着2号核心向0xA地址设置值为3，此时0号核心上私有缓存的0xA的值是过时的。 解决办法就是，通过一个缓存一致性协议来控制缓存的内容，避免出现过期缓存行，比如，核心2在写入3之前将核心0的副本无效化（invalidate）。

Outline ​

  • 缓存一致性协议
  • 基于监听的缓存一致性
  • 基于目录的缓存一致性
  • 缓存一致性的实践经验

缓存一致性协议 ​

缓存一致性协议必须实现两个规则：

  1. 写入传播（Write propagation）： 写入操作最终都会被所有的处理器可视
  2. 写入串行（Write serialization）： 同个位置的写入是串行的（即所有处理器看到的都是相同的顺序写入）

如何实现写入传播？

  • 无效化写入协议（Write-invalidate protocol）：执行写入操作之前使无效化所有其他缓存的副本
  • 写入更新协议（Write-update protocol）： 执行写入操作之后更新所有的缓存副本

如何实现写入串行？

  • Snooping-based protocol（基于监听协议）： 所有的缓存都通过一个总线来监听彼此的动作。
    • 中小规模多核CPU（消费级CPU为主）
  • Directory-based protocol（基于目录协议）：缓存目录跟踪私有缓存和串行请求的内容。
    • 大规模多核（DB、超算，因为 snooping 在规模大时不再高效）
  • Tips： 类似电话窃听 vs 邮局，前者就像一群人监听同个线路，一旦有人说话，其他人能听到；后者向邮局（目录）在管理所有的信件（缓存块），谁要发、谁时候、谁当前持有，都记录在案。

Snooping-Based 一致性 ​

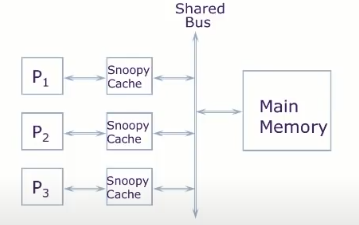

image-20250419161122122

在单核视角（我们平时学习的）如果这个地址在本地缓存里（Hit），就直接用缓存中的数据。如果缓存里没有这个地址（Miss），就去主存 fetch 一份来填充缓存，这并没有考虑其他核心的影响。 Snoopy cache还必须“监听”其他核心对共享内存地址的访问行为（尤其是写操作）并做出对应的动作。

总线提供了串行点：

  • 首先它是广播，完全有序，即总线上出现的事务是有确定顺序的
  • 每个 CPU 的缓存控制器就像一位监听者，会“偷听”其他核心对内存的操作
  • 缓存控制器的职责
    • 响应本地处理器的请求
      • 比如处理器执行 x = 3，控制器要判断能否直接在缓存里完成，是否需要获取独占权
    • 监听总线上的事务
      • 如果其他人写了我缓存的数据，我要标记失效（Invalid）；
      • 如果别人读了，我可能得把缓存状态从 Modified 降到 Shared。
    • 发起新的总线事务
      • 当处理器要写一个变量时，如果当前状态不足以写（如是 Shared），控制器需要广播一个 “Request for ownership”。
      • 当处理器读取未缓存的数据时，会发出“Read Miss”请求。

image-20250419162228118

总得来说，实现Snooping-based一致性，需要实现一个FSM，画出状态转移图，动作

VI 协议 ​

最简单的缓存一致性协议： Valid / Invalid 状态机（FSM）。状态说明：

  • Invalid：当前缓存行是无效的，不能被处理器使用
  • Valid：当前缓存行是有效的，可以被处理器使用（只读）

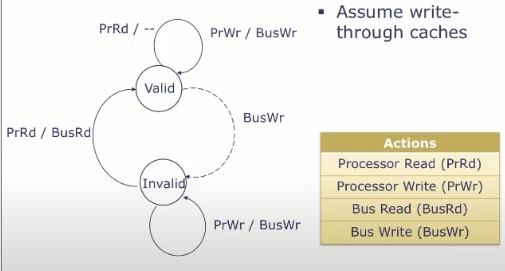

image-20250419162924051

  • 系统启动后，缓存行默认是 Invalid
  • Invalid → Valid ，处理器会首先发起LOAD（读）请求，缓存控制器发出 BusRd 总线读事务，从主存加载数据到缓存。
  • Valid状态下，处理器可以直接读取该缓存行（命中），不需要初始化读事务了。但如果处理器发出写请求，则需要广播通知， 缓存控制器发出BusWr写事务
  • Valid → Invalid，总线上其他核心发出 BusWr 到这个地址，本地缓存控制器监听到“别人要写我缓存的地址”， 则该状态由Valid转换为Invalid
  • InValid状态下， 本地缓存没有有效的数据，如果本地处理器要写一个地址，我们发起一个总线写事务（BusWr），直接把数据写入主存，并保持缓存行为 Invalid，不缓存写入的数据

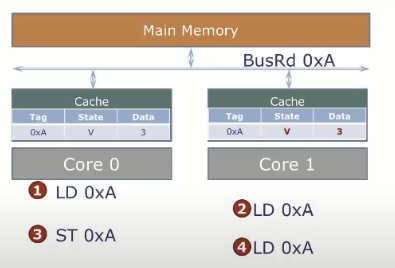

为了便于理解，结合上述的规则去理解梳理下图过程发生的事。

这个简单VI缓存一致性协议有什么问题？

Solution: 即使根本没有其他缓存也缓存了这地址，写操作始终需要广播（总线写事务），带宽消耗大。□

MSI 协议 ​

保持一致性： 在一致性内存系统中，所有的加载（load）和存储（store）操作都可以被排列成一个全局顺序。然而，当多个缓存中存在某个地址的副本时，这种一致性可能会被破坏。为了保证内存一致性，需要满足两个条件：一是任意时刻只能有一个缓存对某个地址拥有写权限；二是在执行写操作之后，不能有任何缓存保留该地址的陈旧副本

MSI协议解释。每个缓存行维持MSI状态：

  • I （Invalid，无效）—— 缓存中没有该地址
  • S（Shared，共享） —— 该缓存持有此地址的数据，但其他缓存也可能持有相同副本，因此只能读取
  • M（Modified，已修改）—— 仅该缓存持有此地址的最新数据。因此能够被，因此可读可写；其他缓存中的副本（如果有）已被置为Invalid

MSI协议状态机

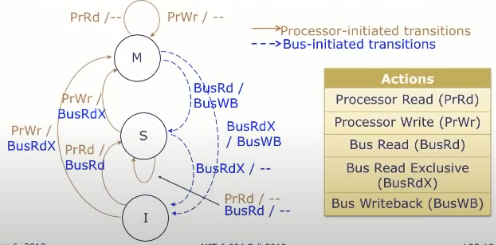

image-20250420055748773

  • 整体上看，越往上的权限越大，越往下权限越小
  • 系统启动后，默认是Invalid状态。
  • 在Invalid 状态下， 如果处理器发出读请求，则缓存控制器发出BusRd，转到Shared状态，表示我正在读该位置的数据，但没有修改；如果处理器发出写请求，则缓存控制器发出BusRdX（bus read exclusive），转到Modified状态，语义是我想单独持有这个位置的副本到我的缓存行；
  • 在 Shared 状态下，处理器若继续读该地址，保持在 Shared 状态；若发出写请求，则发出 BusRdX 并转为 Modified；若监听到总线上对该地址的 BusRdX 请求，则本地对应缓存行需失效（Invalidate），转为 Invalid
  • 处于 Modified 状态时，若监听到总线上有 BusRd 请求，则触发 BusWB 写回事务，将缓存内容写回主存并转为 Shared；若监听到 BusRdX，则失效转为 Invalid；若处理器继续读写该地址，则直接命中缓存并响应，无需发出总线事务

同样，结合下面示例检验对协议的理解。

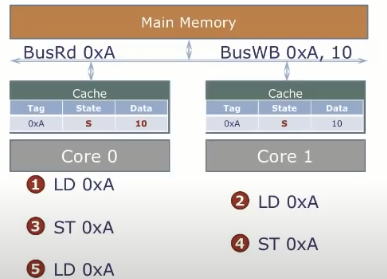

image-20250420080958993

MSI协议在既定条件下，可以让缓存服务于处理器写操作，在不需要更新主存，即主存可以有过时数据。如果另一个核心（比如 Core 1）要读取这个地址，而该地址处于 Core 0 的缓存中且是 Modified 状态，由 Core 0 的缓存来“提供最新值”，而不是从主存读取。

但是问题是主存可能同时回应这个读请求，由于主存和缓存都在监听，主存并不知道自己的数据已经过时。

MESI 协议 ​

一个观察，就是“读取后修改并写入Read-modify-write”的操作序列非常常见，具体来说对私有数据执行Read-modify-write 需要在总线上发起2个事务（BusRd + BusRdX），即便没有其他核用到这个地址。为了解决问题，MSI协议的优化： 增加独占状态（Exclusive State），用以提高read-write私有数据的性能

每个缓存行维护的状态：

  • Invalid：所有缓存行的初始状态是无效的，表示tag和data不包含最新的信息。这对应于我们原始缓存实现中的有效位设置为0。
  • Exclusive：unmodified exclusive 。当一个核心发出 BusRd 请求，而没有其他缓存拥有该数据副本时，它会拿到 E 状态（不是 S 状态），表示数据是独占的，数据与主存是一致的（干净clean），这对应于我们原始缓存实现中的有效位设置为1。当处理器随后对该地址进行写操作时，“静默升级”，不会占用总线带宽。即不需要再发 BusRdX，直接在本地将 E → M，即修改数据 → 独占 + 脏（dirty）
  • Modified（修改）：Modified Exclusive 。这对应于我们原始缓存实现中的脏位和有效位都设置为1。
  • Shared（共享）：当其他缓存也可能拥有相同未修改的内存数据副本时，缓存行状态为共享。

MESI协议 FSM

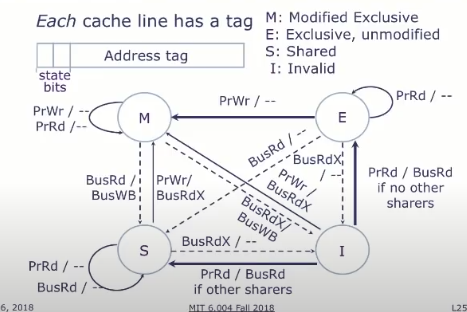

image-20250420083936996

  • 系统启动后，默认是Invalid状态。
  • 在Invalid 状态下， 如果处理器发出读请求，则缓存控制器发出BusRd，如果有其他sharer，则转到Shared状态，而如果没有其他sharer，则转到Exclusive状态；如果处理器发出写请求，则缓存控制器发出BusRdX（bus read exclusive），转到Modified状态
  • 在Exclusive状态下，如果控制器发出写请求，此时缓存控制器不需要发出BusRdX事务，可以直接转到Modified状态。而如果是读请求则继续待在E状态； 如果监听到有其他sharer加入该内存位置的读事务，则会转为Shared状态
  • 在 Shared 状态下，处理器若继续读该地址，保持在 Shared 状态；若发出写请求，则发出 BusRdX 并转为 Modified；若监听到总线上对该地址的 BusRdX 请求，则本地对应缓存行需失效（Invalidate），转为 Invalid
  • 处于 Modified 状态时，若监听到总线上有 BusRd 请求，则触发 BusWB 写回事务，将缓存内容写回主存并转为 Shared；若监听到 BusRdX，则失效转为 Invalid；若处理器继续读写该地址，则直接命中缓存并响应，无需发出总线事务

MOESI 协议 ​

MOESI 在 MESI 基础上增加了 Owned (O) 状态，共五种状态：

  • Owned (O)：
    • 当前缓存持有最新数据，但其他缓存可能有 S 状态的副本（与 M 不同，M 要求其他缓存必须无效）。
    • 允许直接向其他缓存提供数据，而无需写回内存，减少内存访问。

MESIF 协议 ​

在 MOESI 中，如果多个缓存持有 S 状态的副本，当另一个核心请求该数据时，所有 S 状态的缓存都可能响应（取决于具体实现），导致总线争用（bus contention）。

MESIF 的解决方案：引入 F 状态，规定只有一个缓存（F 状态）能响应共享数据请求，其他 S 状态缓存不响应，类似“数据代理”， 减少总线上的冗余响应。

Directory-based 一致性 ​

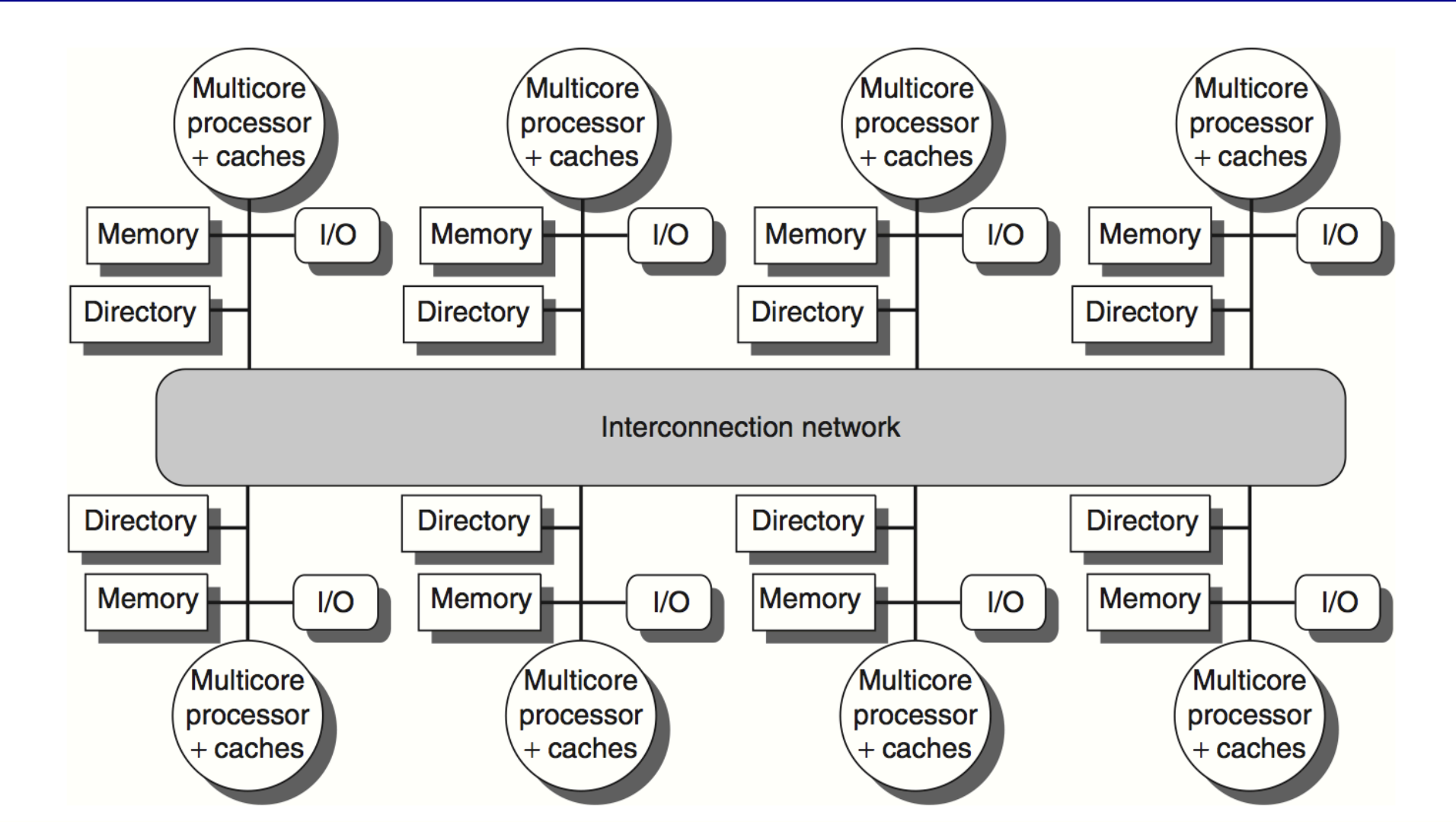

image-20250420090713669

随着核数规模的增大， 会趋近于使用基于目录缓存一致性协议，这里不陷入细节，只是探讨下其主要思想。所有一致性操作都通过目录中转，目录记录每个缓存块的状态及其所在私有缓存的位置，避免了广播开销；同时目录也作为冲突请求的全序点，使系统可以在非全序网络（unordered network）中维持一致性。

此类系统中通常涉及三个处理器角色：本地节点（请求发起处）、主节点（目标地址所在的内存位置）、远程节点（缓存了该地址的数据，无论是共享还是独占）。

每个处理器核有自己的cache，以及负责部分内存区域，I/O，以及目录，目录记录着这部分内存发生了什么事情，谁由记录着缓存这片内存的东西。 当本地节点需要请求某个区域内存时，它会直接找到负责的处理器核，而不是通过广播。

缓存一致性的实践经验 ​

伪共享 ​

缓存行通常包含多个字（word），通常是64字节，一个word要么是4要么是8字节，索引包含多个变量或者数组元素。缓存一致性协议是以整个缓存行为单位来维护的（而不是单个字）。

image-20250420092926159

假设处理器P1 写 wordi，而处理器P2写wordk，并且两个字都在同个缓存行地址，会发生什么？ 出现ping-pong效应，严重影响性能。

如果你想避免这种情况，可以用 结构体填充（padding） 或 alignas() 等方式强制变量分布在不同 cache line
