Lec 6 代码生成

配套复习课：R5 SSA（第 9 节）、R6 控制流图、R7 x86 汇编——后两者内容已大量融入本讲正文 参考：Cooper et al., Ch.6 过程抽象 / 实现过程；Ch.7 代码形态（Code Shape）

TL;DR

• 代码生成把结构化 IR 降级为基本块和 CFG，再线性化为符合 x86-64 ABI 的汇编。
• 短路条件、过程调用、栈帧、数组边界检查等都应通过小而可验证的降级模式实现，先保证正确性再优化。
• SSA 通过单次定义和 φ 节点显式化 def-use 关系，为后续优化与寄存器分配提供更直接的表示。

1. 本节学习目标

结构化 IR → 控制流图 (control flow graph，CFG) → 生成的汇编代码

本讲强调未优化 代码生成：现在只做最简单的事，把优化作为独立主题留到后面。代码生成器要保持简单，宁可生成 0 + 1*x + 0*y 这样的丑代码，也让优化器后续去清理。

2. 控制流图

它是这样一种图：

• 节点表示计算
  • 每个节点是一个基本块 。
  • 基本块是一段指令序列，满足：
    • 中间没有分支跳出
    • 中间没有分支跳入；
    • 基本块应当极大化；
  • 执行从首指令开始
  • 包含块内全部指令；
• 边表示控制流。

2.1 结构化 IR → CFG 的模式

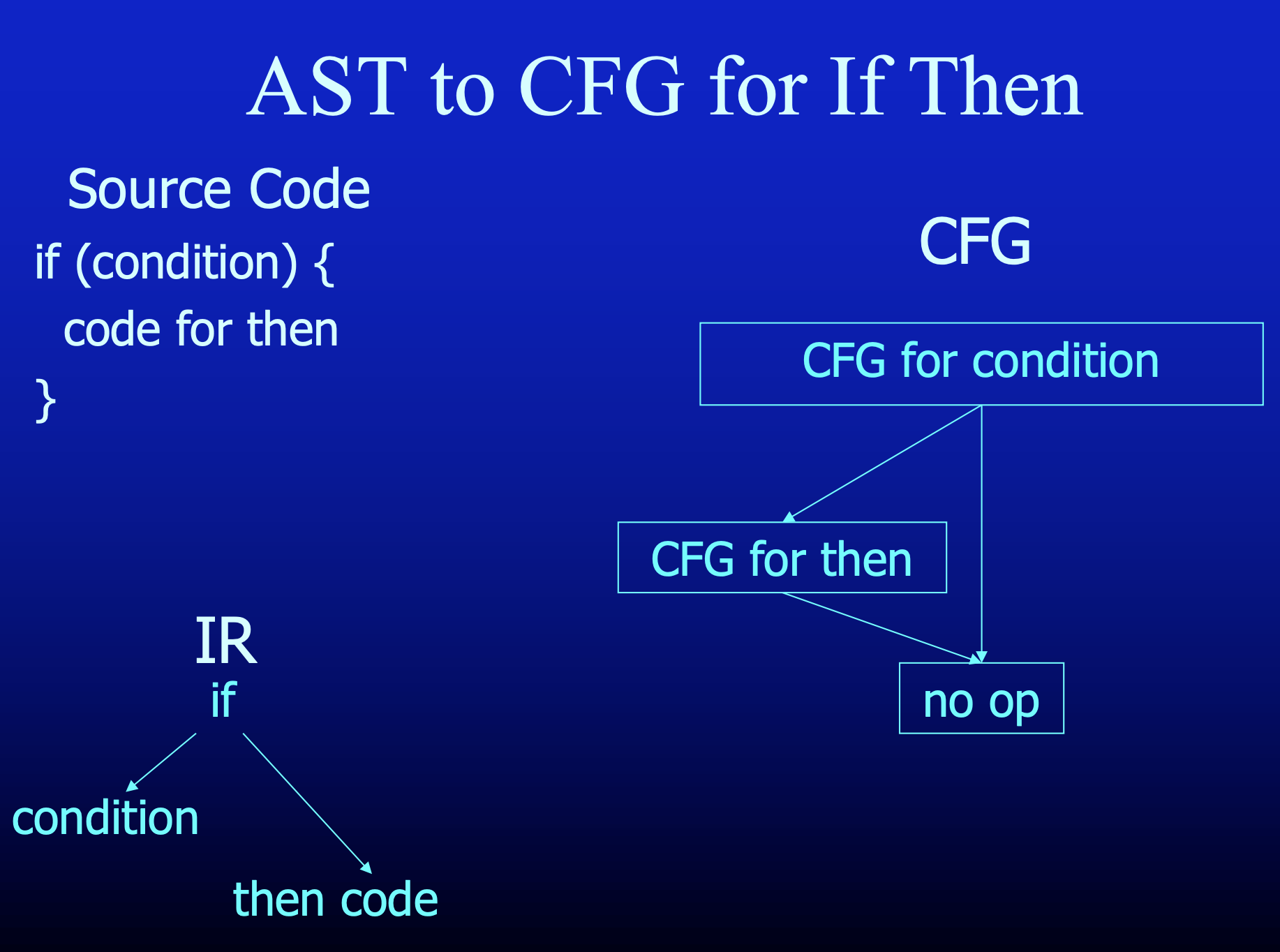

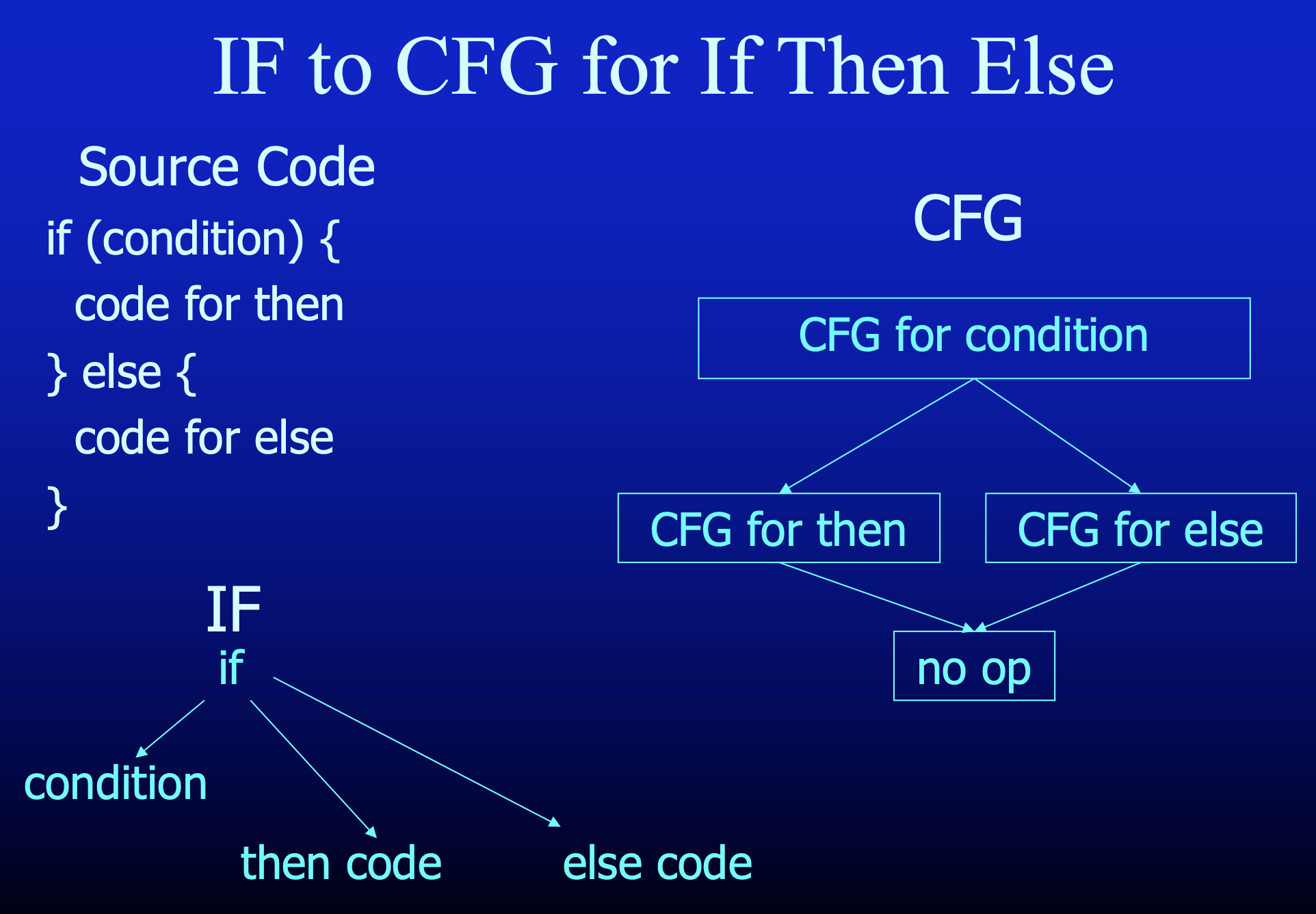

if-then-else：if 节点（无操作 nop）下挂 condition、then、else 的 CFG，汇合于一个 nop。

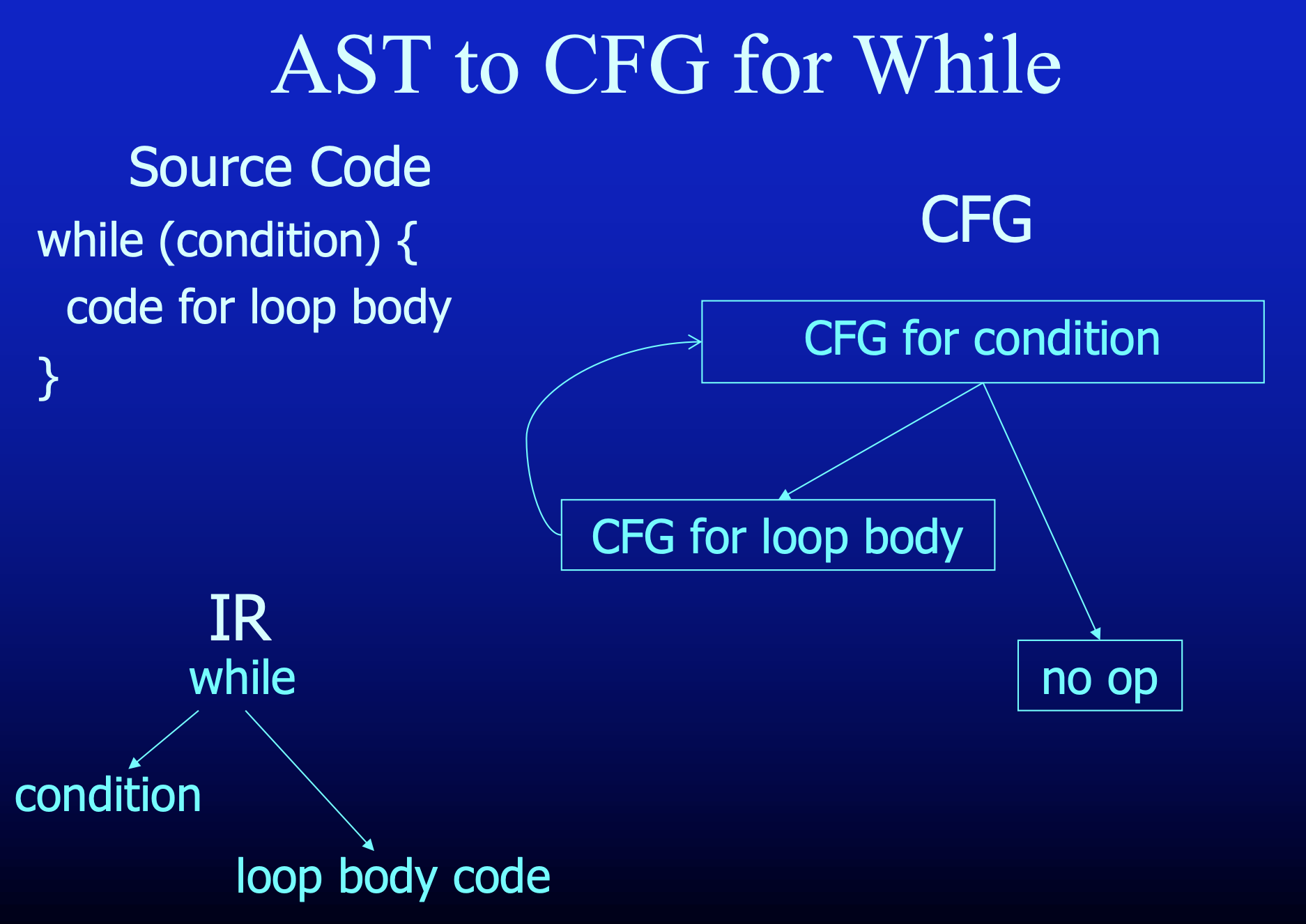

if-then、while、语句序列 seq 各有对应模式。

2.2 基本块构造

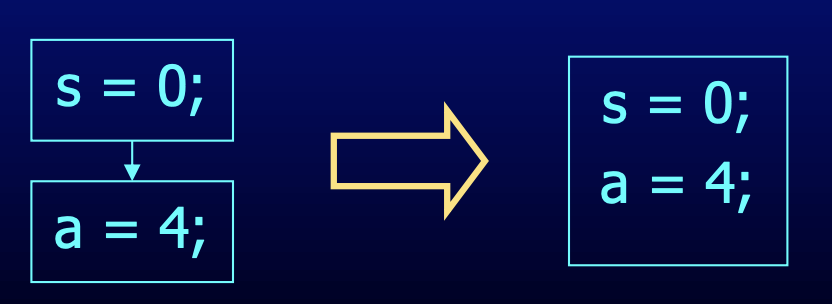

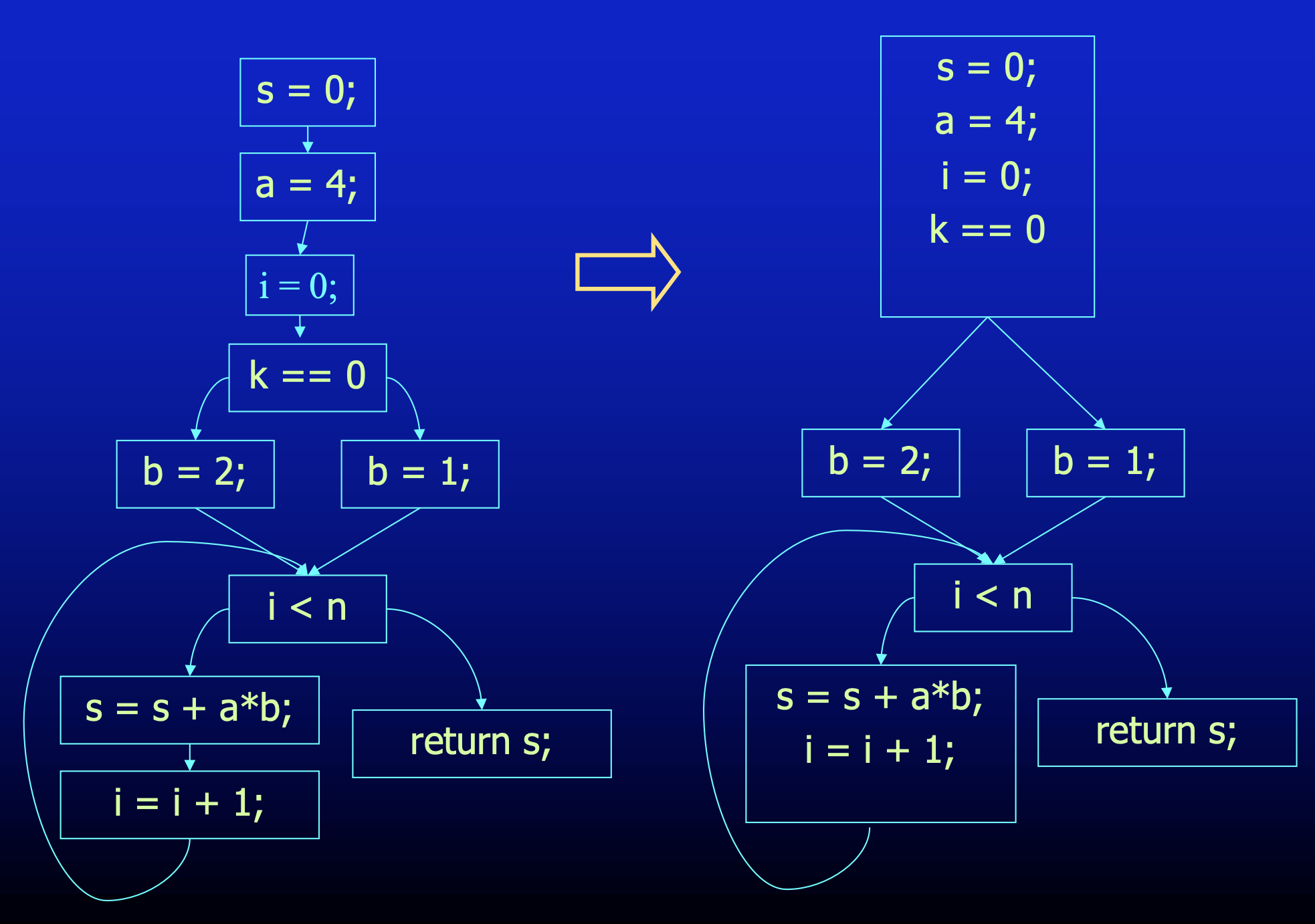

从逐个指令的控制流图出发，遍历所有边，当且仅当：第一个节点只有一条出边，且第二个节点只有一条入边 时，合并相邻两节点

2.3 程序点、分裂点与汇合点

• 每条语句前后各有一个程序点 (program point)。
• 分裂点 (split point)：有多个后继——只有条件分支语句是分裂点。
• 汇合点 (merge point)：有多个前驱。
• 每个基本块：要么以汇合点开始、要么其前驱以分裂点结束；要么以分裂点结束、要么其后继以汇合点开始。

3. 短路条件与"解构"

布尔条件需短路求值：((i<n) && (v[i]!=0)) || i>k 中，只在 (i<n) 为真时才求 (v[i]!=0)。

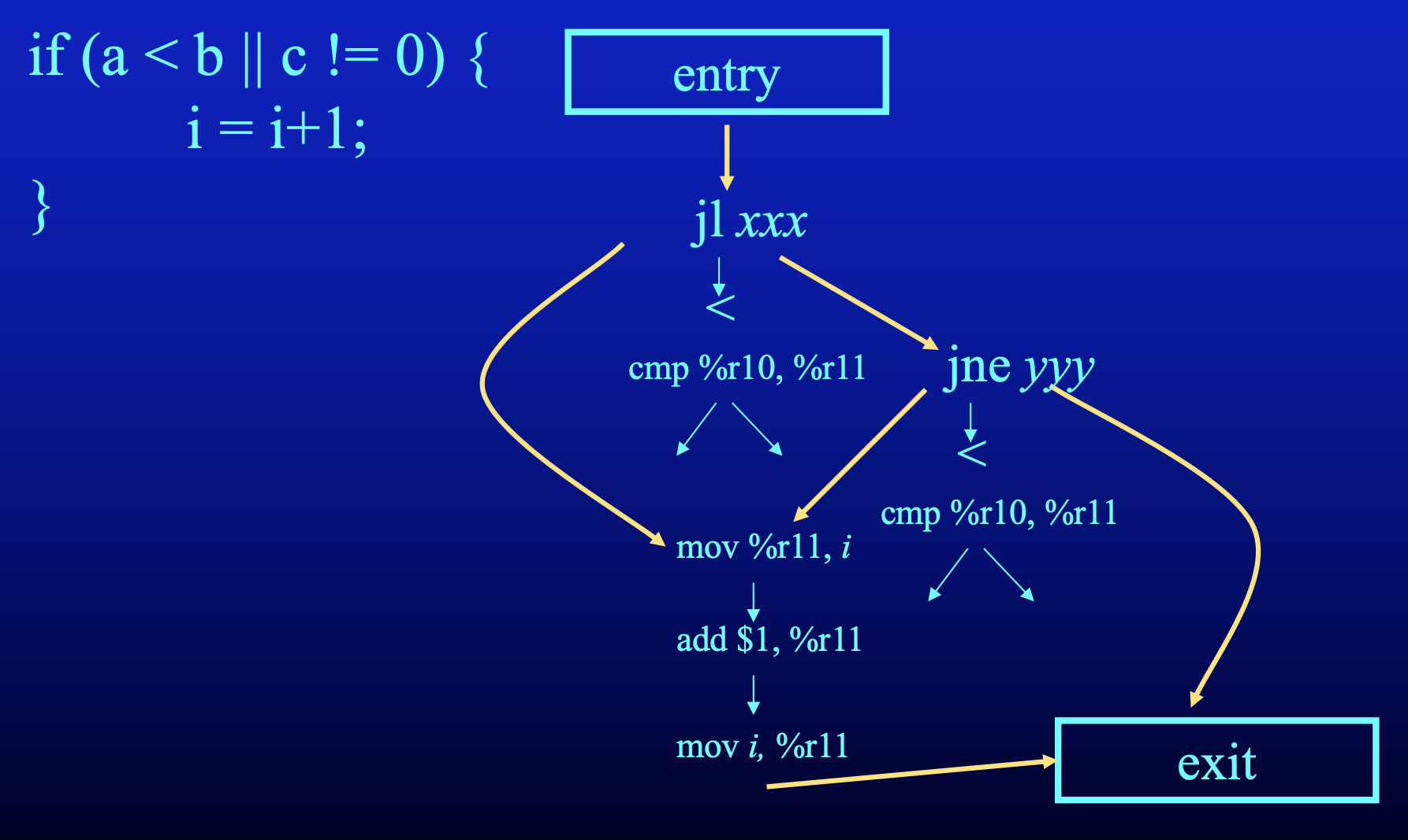

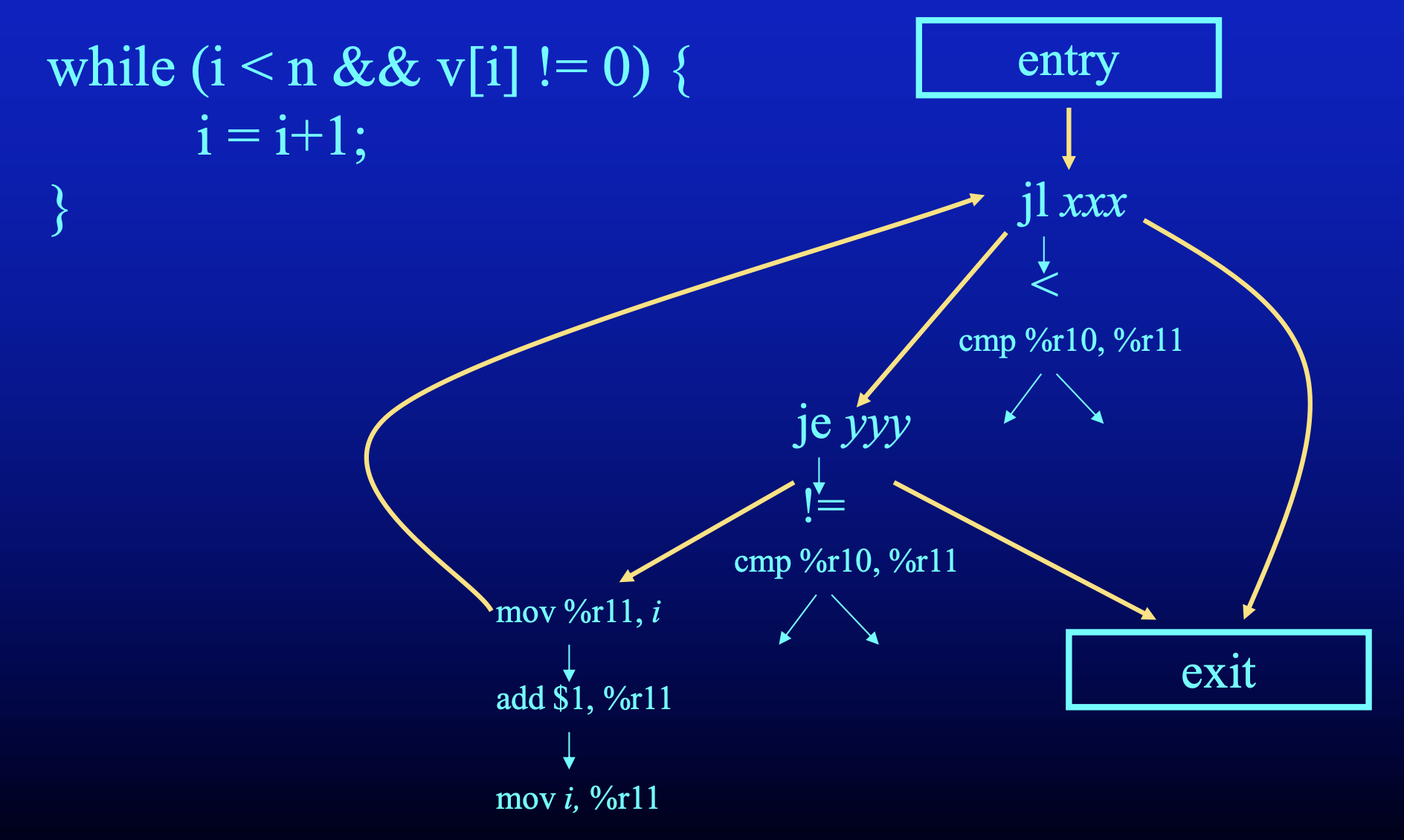

用 CFG 表示这种短路：

另外一个例子：

3.1 两个解构例程

destruct(n)：生成结构化节点 n 的降级形式，返回 (b, e)——b 是起始节点， e 是结束节点 shortcircuit(c, t, f)：生成条件 c 的短路形式；

• c 为真则流向 t，
• c 为假则流向 f；
• 返回起始节点 b —— b 是条件求值的开始点
• 引入新节点类型 nop。

destruct 各情形（关键边连接）：

seq x y:   (bx,ex)=destruct(x); (by,ey)=destruct(y); next(ex)=by; return (bx,ey)
if c x y:  (bx,ex)=destruct(x); (by,ey)=destruct(y); e=new nop;
           next(ex)=e; next(ey)=e; bc=shortcircuit(c,bx,by); return (bc,e)
while c x: e=new nop; (bx,ex)=destruct(x);
           bc=shortcircuit(c,bx,e); next(ex)=bc; return (bc,e)

shortcircuit 各情形（递归结构归纳）：

c1 && c2:  b2=shortcircuit(c2,t,f); b1=shortcircuit(c1,b2,f); return b1
c1 || c2:  b2=shortcircuit(c2,t,f); b1=shortcircuit(c1,t,b2); return b1
! c1:      b=shortcircuit(c1,f,t); return b           // 交换 t/f
e1 < e2:   b=new cbr(e1<e2, t, f); return b           // 计算型条件，发出 cmp/jl

注意 && 把 f 同时传给两支（任一假即假）；|| 把 t 同时传给两支（任一真即真）；! 交换真假目标。

3.2 nop 的消除

解构会留下 nop 节点，最后用窥孔优化 (peephole optimization) 消除（如 jmp .L0; .L0: 中的多余 jmp）。

4. 线性化 CFG 为汇编（Linearizing）

• 在分支处为边目标生成标签 (labels)——对应跳转目标。
• 发出过程入口代码 → 各基本块代码（语句/条件表达式，适当线性化，用 jmp/条件 jmp 连接）→ 过程出口代码。

5. 现代 ISA 与内存布局

ISA 四要素：内存、寄存器、ALU、控制。计算模型：从内存 load 到寄存器 → 在寄存器上计算 → store 回内存；控制流决定执行什么。编译器的角色：编排寄存器使用、生成与机器交互的低层代码。

5.1 典型内存布局

高地址  ┌─────────────┐
        │  Stack      │ 局部变量 / 临时值 / 部分参数（向下增长）
        ├─────────────┤
        │  (Unmapped) │
        ├─────────────┤
        │  Heap       │ 动态分配（向上增长，sbrk 扩展）
        ├─────────────┤
        │  Data       │ 全局变量
        │  RO Data    │ 只读常量
        │  Text       │ 程序代码
低地址  └─────────────┘

5.2 x86-64 寄存器与调用约定

        ┌────────────────────┐  ← 高地址
        │ argument n …7       │  16(%rbp), 24(%rbp)…
        │ return address      │  8(%rbp)
%rbp →  │ previous %rbp       │  0(%rbp)
        │ local 1 … local m   │  -8(%rbp)…
%rsp →  │ (栈顶)              │  ← 低地址
        └────────────────────┘

temp = var:        mov var(%rbp), %rax ; movq %rax, temp(%rbp)
temp = temp op temp: mov t2, %rax ; add t3, %rax ; movq %rax, t1
temp = arr[idx]:   mov idx, %r10 ; mov arr(,%r10,8), %rax ; movq %rax, t1

cmp $0, idx         ; idx < 0 ?
jl  .boundsbad
mov idx, %rax
cmp $bound, %rax    ; idx >= bound ?
jge .boundsbad
jmp .boundsgood
.boundsbad:
    mov idx, %rdx   ; 参数1=下标
    mov $elemSize, %rcx
    call .boundserror
.boundsgood:
    mov idx, %r10
    mov arr(,%r10,8), %rax

if (ax > bx) dx = ax - bx; else dx = bx - ax;
————————————————————————————————
    movq 16(%rbp), %r10        ; ax
    movq 24(%rbp), %r11        ; bx
    cmpq %r10, %r11
    jg  .L0                    ; 条件真跳 then
    movq 24(%rbp), %r10        ; FALSE: dx = bx - ax
    movq 16(%rbp), %r11
    subq %r10, %r11
    movq %r11, -8(%rbp)
    jmp .L1
.L0:                           ; TRUE: dx = ax - bx
    movq 16(%rbp), %r10
    movq 24(%rbp), %r11
    subq %r10, %r11
    movq %r11, -8(%rbp)
.L1:

while 循环优化模板（把测试放循环末尾，减少一次 jmp）：

lab_cont:
    <do the test> ; joper lab_end   // 条件不满足跳出
    <body>
    jmp lab_cont
lab_end:

do-while 模板：lab_begin: <body> <test> joper lab_begin。

7. 从汇编到目标文件（Object File）

汇编语言优点：符号指令与符号名简化代码生成、提供逻辑抽象层、一种汇编可描述多架构。缺点：需额外汇编与链接、汇编器有开销。

• 可重定位机器码 (relocatable)：地址用符号表示，链接/加载期映射到内存地址，支持分离编译。
• 绝对机器码 (absolute)：地址硬编码，简单但不灵活，用于中断处理与设备驱动。

目标文件含多个段（Global Offset Table、Procedure Linkage Table、Text、Data、RO Data）、符号信息、重定位信息。OS 读目标文件→在内存建可执行进程→运行。

8. 代码生成器编写准则（Guidelines）

基本块内转 SSA：给每次定义一个新下标名。

a ← 1            a1 ← 1
b ← a + 1        b1 ← a1 + 1
a ← a + b   ⟹   a2 ← a1 + b1
c ← a + 1        c1 ← a2 + 1
a ← b + c        a3 ← b1 + c1

9.2 φ 函数（Phi Function）

在 CFG 的汇合点，不同控制流路径带来不同定义，需用 φ 函数合并：

$a_5 \leftarrow \phi(a_3, a_4)$ 表示根据所走的控制流路径，从 $a_3$ 或 $a_4$ 中选一个值。φ 节点放在汇合点（基本块开头），保证"每个变量仍只定义一次"

9.3 为什么 SSA 有用

SSA 让程序分析更简单更快——把 def-use 链这一关键环节一次性算好：

• def-use 链数量：无 SSA 时，N 个定义、N 个使用，每个使用可能来自任一定义 → 最坏 $O(N^2)$；有 SSA 时每个使用只来自唯一定义 → $O(N)$。
• 到达定义 (reaching definitions)：有 SSA 只需看定义与使用是否同名。
• 可用表达式 (available expressions)：原需"求值后 x、y 未被重新赋值"的条件，SSA 下自动满足（不可变）。
• 活跃性 (liveness)：变量在其定义点活跃 ⟺ 它有使用。
• 据此可直接驱动常量传播（唯一定义且为常量）、复制传播（唯一定义且为拷贝）、归纳变量识别等。

9.4 SSA 构造（Construction）

朴素法：每个基本块开头给所有变量加 φ 节点，逐块转 SSA 并把"最后定义"传播到后继块的 φ；问题是 φ 节点过多（事后用复制传播 + 死代码消除清理）。

标准（高效）法：

1. 计算支配树 (dominator tree)。
2. 对变量 $x$ 在基本块 $B$ 的每次赋值，计算迭代支配边界 $DF^+(B)$，在 $DF^+(B)$ 的每个块放 $x$ 的 φ 节点。
3. 按支配树的 DFS 顺序遍历各块，重命名变量。

支配关系：

10. CFG、x86-64 与 SSA 小结

• 流程：结构化 IR → CFG → 线性化汇编；强调先做未优化的最简单版本。
• CFG = 基本块（极大、无中途跳入跳出）+ 控制流边；合并相邻单入单出节点构造。
• 短路条件用 destruct/shortcircuit 按结构归纳生成，&&/||/! 分别处理真假目标；nop 由窥孔消除。
• x86-64：前 6 参数入寄存器、%rax 返回、caller/callee-save 之分、enter/leave 管理帧、四段过程联接。
• 代码生成：表达式扁平化为三地址 + 模板套用 + 数组边界检查；保持简单，把效率交给优化器。
• SSA：每变量定义一次 + 汇合点 φ；把 def-use 链从 $O(N^2)$ 降到 $O(N)$；标准构造靠支配树 + 迭代支配边界 + 重命名。
