Lec 3 操作系统设计（隔离、进程与内核组织） ​

总览 ​

本讲定位：从"为什么需要 OS？"出发，确立多路复用 / 隔离 / 交互三大需求；理解硬件特权级如何支撑强隔离；对比宏内核与微内核两种组织哲学；最后落到 xv6 的进程抽象、安全模型与启动流程。

思考题：进程调用 exec() / fork() 会发生什么？对一个已死 PID 先 kill 再 fork 会怎样？

0. 本讲脉络 ​

三大需求(多路复用/隔离/交互) ──► 为什么要 OS(对比"库"方案)
        │
        ▼
抽象物理资源 + 硬件特权级(M/S/U) ──► 强隔离的实现
        │
        ▼
内核组织：宏内核 vs 微内核
        │
        ▼
进程抽象(struct proc / 两个栈) ──► 安全模型 ──► xv6 启动流程

1. 操作系统的三大需求 ​

定义（OS 的三大需求）多路复用 (*multiplexing*)、隔离 (*isolation*)、交互 (*interaction*)。
  1. 多路复用：多个程序并发运行（如同时跑编译器与编辑器，各为独立进程）。
  2. 隔离：某进程有 bug 或异常，不应影响无关进程。
  3. 交互：又不能完全隔离——进程有时需有意交互（如管道）。

2. 为什么需要操作系统？ ​

一种替代方案是把系统调用（如 read）实现成库，应用直接链接、甚至定制，从而直接操作硬件、按需最优使用资源。这在嵌入式/实时系统确实存在。

推论（库方案的致命缺陷）多应用并发时全靠应用"自觉"让出资源，即协作式时间共享 (cooperative time-sharing)——一个流氓应用就能拖垮全局。

这正是需要一个有强制力的 OS 来居中管理的理由。

3. 抽象物理资源 + 硬件特权级 ​

实现隔离的关键思路：禁止应用直接访问敏感硬件，改为提供抽象服务。Unix 中应用不直接操作磁盘而是 open/read/close；CPU 调度由 OS 自动在进程间切换并保存/恢复寄存器（应用感知不到时间共享）；内存通过 exec 构建而非直接操作物理内存（不够时换出到磁盘）；进程交互多经文件描述符，隐藏实现细节。

要做到强隔离，必须保证：应用不能修改甚至读取内核的数据结构与指令；不能访问其他进程内存。CPU 用硬件特权级支撑这一点。

定义（RISC-V 三种特权级）机器态 (*machine mode*) > 管理态 (*supervisor mode*) > 用户态 (*user mode*)。
  • 机器态：权限最高，CPU 启动时所处模式，用于上电初始化；xv6 仅短暂运行后即切到管理态。
  • 管理态：可执行特权指令（开关中断、读写页表寄存器等）。
  • 用户态：应用运行处。若用户态尝试执行特权指令，CPU 不执行，而是陷入 (trap) 到管理态的特殊代码，由其决定（通常是终止该应用）。

应用通过 ecall 发起系统调用：该指令把 CPU 从用户态切到管理态并跳到内核入口。切换后内核可校验参数（如传入地址是否属于该进程内存）、判断权限（如是否允许写该文件），再决定执行或拒绝。

4. 内核组织：宏内核 vs 微内核 ​

核心设计问题：OS 的哪些部分应运行在管理态？

定义（宏内核 *monolithic kernel*）整个 OS 是运行在管理态的单一大程序，所有系统调用实现都在内核态。

优点：实现方便（无需划分"需特权/不需特权"代码）；模块协作容易（如文件系统与虚拟内存可共享磁盘块缓存）。缺点：庞大复杂，没人能完全理解模块间交互 → 易引入 bug，而内核 bug 尤其严重。

定义（微内核 *microkernel*）内核只保留最少功能（IPC、任务/线程、基本内存/设备访问），文件系统等大部分功能下放到用户态"服务器进程"。

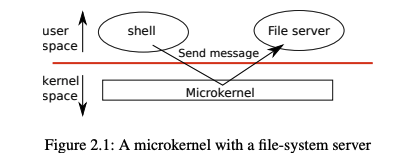

image-20260404133936927

应用要读写文件就向文件服务器发消息（IPC）并等响应。内核接口只含少量底层功能（启动应用、发消息、访问设备硬件），从而简单、易理解、易验证。

工程联想宏内核 ↔ 单体应用：模块紧耦合、调用快但难维护；微内核 ↔ 微服务：模块隔离、可独立崩溃/替换，但要付 IPC（≈ 网络调用）开销。同一组权衡在系统软件与分布式后端反复出现。

现实中两者都广泛使用：Linux 是宏内核（部分功能如窗口系统在用户态），靠子系统紧密集成获得高性能；Minix、L4、QNX 是微内核，多见于嵌入式——其中 seL4（L4 后代）小到可被形式化验证，证明了内存安全等属性的正确性。（微内核的细节与性能论文见 Lec 4。）

5. 进程：隔离的基本单位 ​

进程：隔离的基本单位，为程序营造"独占一台机器"的假象——私有地址空间 + 专属 CPU。

xv6 用页表（硬件实现）为每个进程提供独立地址空间，把虚拟地址映射为物理地址。每个进程的地址空间从虚拟地址 0 开始，布局为：

① 代码段（指令）

② 数据段（全局变量）

③ 栈

④ 堆（malloc，可动态增长）。

地址空间最顶部放两个特殊页（各 4096 字节）：

  • 跳板页 (trampoline)（进出内核的代码）与
  • 陷阱帧页 (trapframe)（保存用户寄存器，详见 Lec 6）。

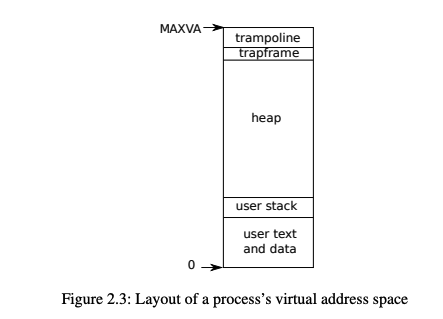

image-20260404213511550

内核为每个进程维护一个 struct proc（在 kernel/proc.h），最重要的字段：p->pagetable（页表）、p->kstack（内核栈）、p->state（运行状态：allocated/ready/running/sleeping/exiting）。

5.1 为什么每个进程要有两个栈？ ​

每个进程有用户栈与内核栈 (p->kstack)。用户态运行时用用户栈、内核栈空闲；进入内核（系统调用/中断）时切到内核栈执行内核代码，用户栈数据保留但不用。

例题1（为什么内核不直接复用用户栈，而要单独一个内核栈？）

因为这样即使用户程序破坏了自己的用户栈，内核仍能安全执行。内核绝不能信任用户内存（用户栈可能被写坏、指向非法地址、甚至根本不存在），所以内核必须有一块自己掌控、用户碰不到的栈。

6. 安全模型 ​

OS 必须假设：用户态代码会尽最大努力破坏内核或其他进程。例如尝试解引用越界指针、执行用户态禁止的指令、读写控制寄存器、访问设备硬件、向系统调用传精心构造的参数诱导内核崩溃。

内核对用户进程的硬性约束：每个用户进程只能：访问自己的用户内存、使用 32 个通用寄存器、仅以系统调用允许的方式影响内核与其他进程。

其余一切行为内核必须禁止——这是 OS 设计的"绝对要求"。对内核自身代码的假设则不同：通常认为内核由善意谨慎的程序员编写、无 bug、无恶意。

推论（理想与现实的差距）很难阻止恶意程序通过合法系统调用耗尽资源（占满磁盘、吃光 CPU、用尽进程表槽位）使系统不可用；也几乎不可能写出 100% 无 bug 的内核与硬件——即便 Linux 也不断爆出新漏洞。

7. xv6 与启动流程 ​

xv6 跑在 RISC-V（参照 "SiFive HiFive Unleashed" 板：4 核、每核 32 寄存器/ALU/MMU/控制寄存器/定时器、共享 128MB RAM 与设备、UART 控制台、磁盘、以太网），用 QEMU（-machine virt）模拟，磁盘用 virtio。内核代码结构简单（如文件系统在 kernel/fs.c，模块接口在 kernel/defs.h），make 构建出内核二进制与磁盘镜像 fs.img。

定义（xv6 启动顺序）加载到 0x80000000 → entry.S:_entry → start() → main() → 第一个用户程序 init。
  1. 内核加载到 0x80000000（RAM 起始），此时处于机器态。
  2. 第一条指令跳到 entry.S 的 _entry：设栈，跳到 start.c 的 start()。
  3. start() 完成硬件初始化、切换到管理态，跳到 main()。
  4. main() 中 core 0 做初始化、其他核等待。
  5. 内存分配器在启动时通过 kinit() / freerange() 把所有物理页（每页 4096 字节）加入空闲链表。
  6. 启动第一个用户程序 init（user/init.c），它再启动其他进程（如 shell）；allocproc() 为进程分配内存、建页表、置为可运行。

ELF 执行：exec() 从磁盘读 ELF 可执行文件，把代码/数据加载到用户空间，分配栈并设置入口点（epc）与新栈指针（sp）。ecall 触发系统调用后，内核读 a7 判断调用号并跳到对应处理函数。

8. 思考题与自测 ​

例题2（对一个已退出/不存在的 PID 先 kill(pid)，之后 fork() 可能复用该 PID，会发生什么？）

kill 作用于"当时"的那个 PID 所指进程；若该进程已不存在，kill 不影响任何活进程（通常返回错误）。之后 fork() 新建的进程可能恰好复用同一个 PID 号，但它是一个全新的进程，与先前被 kill 的进程毫无关系——这说明 PID 只是一个可回收的标识符，不是进程身份的本质。由此引申出真实系统的一类竞态：若程序"记住"了旧 PID 并延迟向它发信号，可能误伤复用了该号的新进程（PID-reuse race）。

自测清单： ​

  • [ ] OS 的三大需求是什么？为什么"隔离"和"交互"看似矛盾却都需要？
  • [ ] "把系统调用做成库"的方案缺陷是什么（协作式时间共享）？
  • [ ] RISC-V 三种特权级各自能做什么？用户态执行特权指令会怎样？
  • [ ] 宏内核与微内核的定义、优缺点；seL4 为何重要？
  • [ ] 进程为什么要有用户栈和内核栈两个栈？
  • [ ] 内核对用户进程的三条硬性约束。
  • [ ] 复述 xv6 从 0x80000000 到 init 的启动顺序。

参考资料 ​

  • xv6 教材的第二章

    • 会解释内核设计动机和实现方式

  • 阅读 xv6 内核的完整实现代码

    • kernel/proc.h

      kernel/defs.h

      kernel/entry.S

      kernel/main.c

      user/init.c

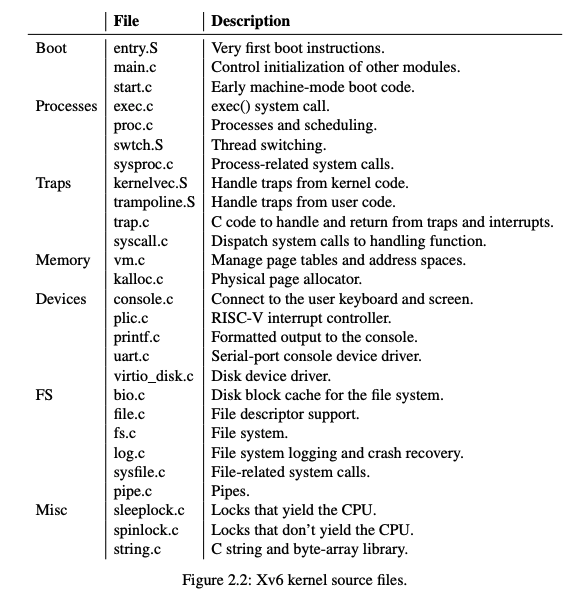

image-20260404205223504
