Lec 1 介绍数据库 & 关系模型 & SQL

基本概念

什么是数据库？

结构化数据的集合
- 一般被组织成“记录”, 一般在磁盘上，数据量非常大
- 以及记录之间的关系
这门课里面提到的数据库是指： DBMS。
- 用来存储和查询数据库的软件系统。

数据库分类

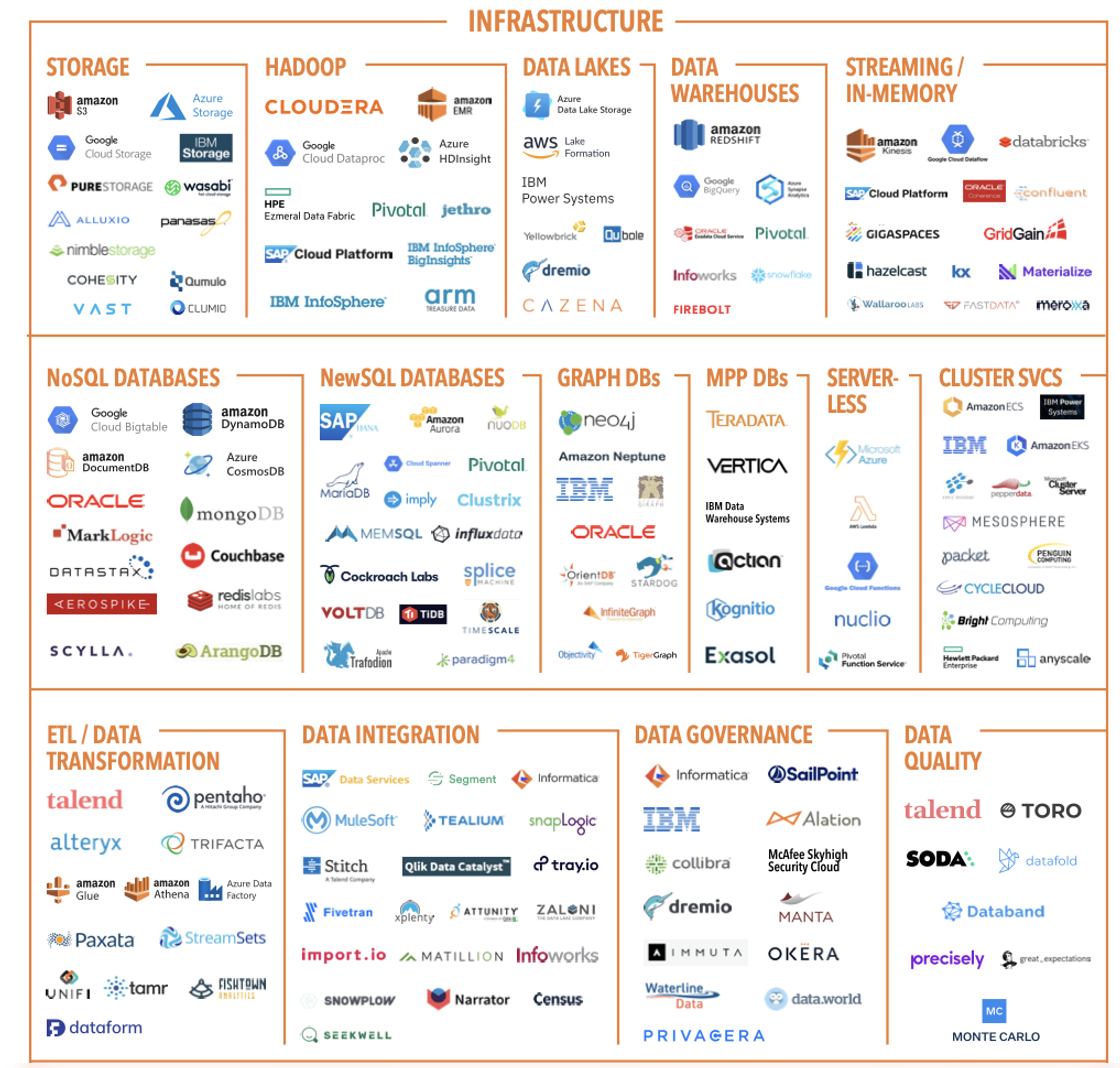

截屏2024-02-06 04.38.50

数据模型(data model) & 布局(layout)

在数据库中构造和表示数据的系统方法
对数据一致性、共享数据、以及高效访问持久化数据非常重要
数据模型举例
- 关系型（大部分DBMS采用）
- 非关系型
  - K/V
  - 文档/XML/对象
  - Wide-Column/Column-Family
- Array/Matrix/Vectors (机器学习)
- 过时
  - 分层
  - 网络
  - 多值

Schema

是指给定一个数据模型，对该数据集合（实体）的一种描述

声明式查询

数据库查询过程(query processing)
访问和操纵数据的算法

一致性/事务("ACID")

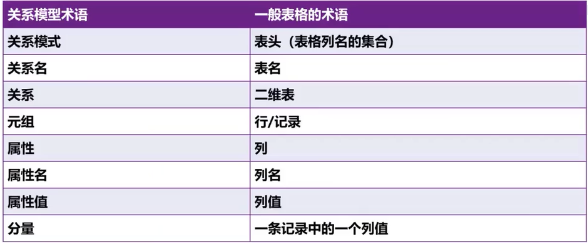

关系模型术语与日常生活术语对比

截屏2024-02-21 11.52.43

案例：动物园网站

特性

管理员接口
- 编辑
- 添加动物
公共设施
- 图片 & 地图
动物饲养员
- 喂养时间
1K个动物，5K个URL， 10个管理员，200个动物饲养员

动物园数据模型

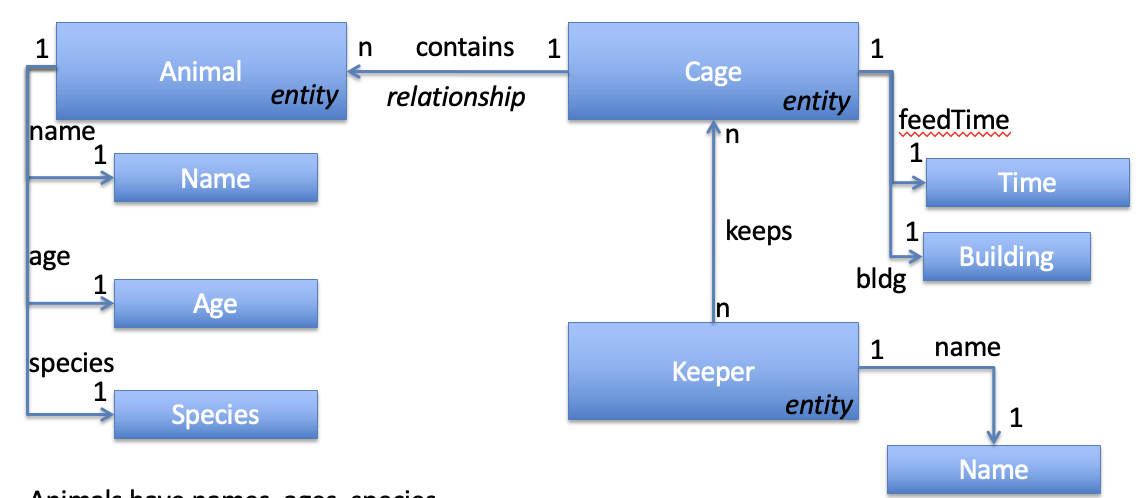

实体关系图

截屏2024-02-06 04.49.39

动物实体： 1名字、1年龄、1品种
饲养员实体： 1名字
笼子实体： 1清理时间、1建筑标号
一个笼子实体包含多个动物实体
一个动物饲养员看管多个笼子，一个笼子被多个饲养员看管

有其他比表集合更好的方式表示动物园数据吗？
不同的表示方法之间的权衡点在哪里？

分层表示法

cage 1 Tim giraffe 13 yrs Sally student 1 yr

cage 2 Sam salamander 3 yrs

图表示法

mermaid

graph TD
    A[animals] --> B[Tim]
    A[animals] --> C[Sally]
    A[animals] --> D[Sam]
    B[Tim] --> E[cage1]
    C[Sally] --> E[cage1]
    D[Sam] --> F[cage2]

扁平表示法

name	age	species	cageno	feedtime	bldg
Tim	13	giraffe	1	1:30	1
Sam	3	salamander	2	2:30	2
Sally	1	student	1	1:30	1

这是一个好的表示方法吗？为什么？

扁平化表示方法没有”规范化“（normalized)——数据重复了

SQL

SQL，Structured Query Language，结构化查询语言

查询长颈鹿的名称

命令式

python

for each row r in animals:
  if r.species = 'giraffe':
    print(r.name)

声明式

sql

SELECT r.name FROM animals WHERE r.species = 'giraffe';

查询32号建筑的笼子

命令式

python

for each row a in animals:
  for each row c in cages:
    if a.cageno == c.no and c.bldg = 32:
    	print(a)

声明式

sql

SELECT a.name FROM animals AS a, cages AS c WHERE a.cageno = c.no AND c.bldg = 32

可以看出命令式用了嵌套循环，而声明式是用连接的方式。

复杂的查询

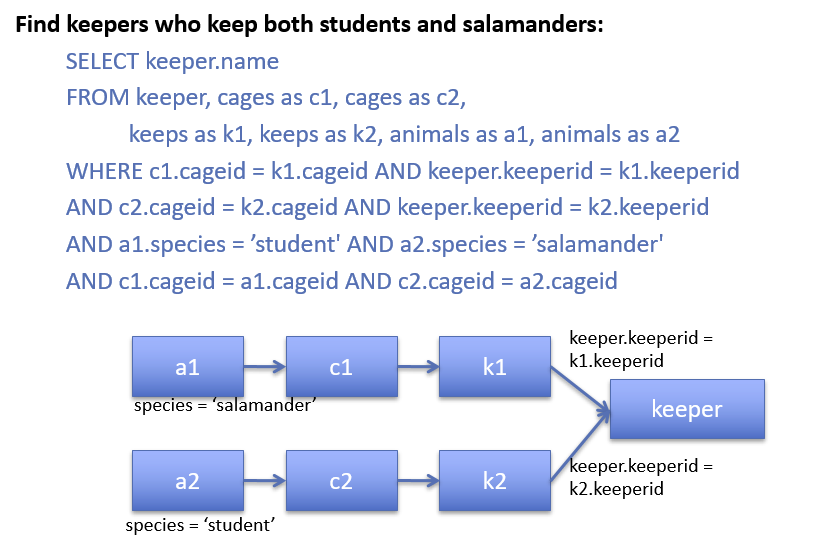

截屏2024-07-16 03.35.51

从上述例子中，我们得出结论，声明式查询关注做什么，而不是怎么做

对于给定的 SQL，有很多可能的程序计划
除了遍历所有记录，我们还能做些什么？
- 按照动物类型进行排序
  - 这种排序方法对于特定类型（例如 "bears"）的查询非常有效，可以快速定位目标数据
  - 即插入操作会变慢，因为每次插入新记录时都需要保持排序顺序
- 将动物表存储到哈希表中，或者树结构(“索引”）

SQL执行过程

mermaid

graph TD;
    SQL["SQL"] --> ProceduralPlan["Procedural Plan程序计划"];
    ProceduralPlan --> OptimizedPlan["Optimized Plan优化计划"];
    OptimizedPlan --> CompiledProgram["Compiled Program编译程序"];

逻辑独立

如果我们想要更改schem而不更改代码呢？
如果我们只是添加一列或者一个表
视图允许我们将一个旧的schema映射到新的

视图

视图是一个将一个表表示其他表的逻辑定义
例子: 一个计算每个笼子的动物视图

sql

CREATE VIEW cage_count as (SELECT cageno, count(*) FROM animal JOIN cages ON cageno=no GROUP by cageno)

例子：如果我想添加多个喂养时间。
- Rename existing animals table to animals2
- Create feedtimes table
- Copy feedtime data from animals
- Remove feedtime column from animals
- Create a view called animals that is a query over animals and feedtimes

sql

CREATE VIEW animals as(
SELECT name, age, species,cageno,
	(SELECT feedtime FROM feedtimes WHERE animalid = id LIMIT 1) FROM animals
)

数据模型发展历史

不同的数据模型

分层数据模型（IMS/DL1)， 20世纪60年代
网络数据模型（CODASYL)， 20世纪70年代
关系数据模型， 20世纪70年代

主要观点

数据冗余（如何避免）
物理和逻辑数据独立
关系代数和公理

案例：动物园网站

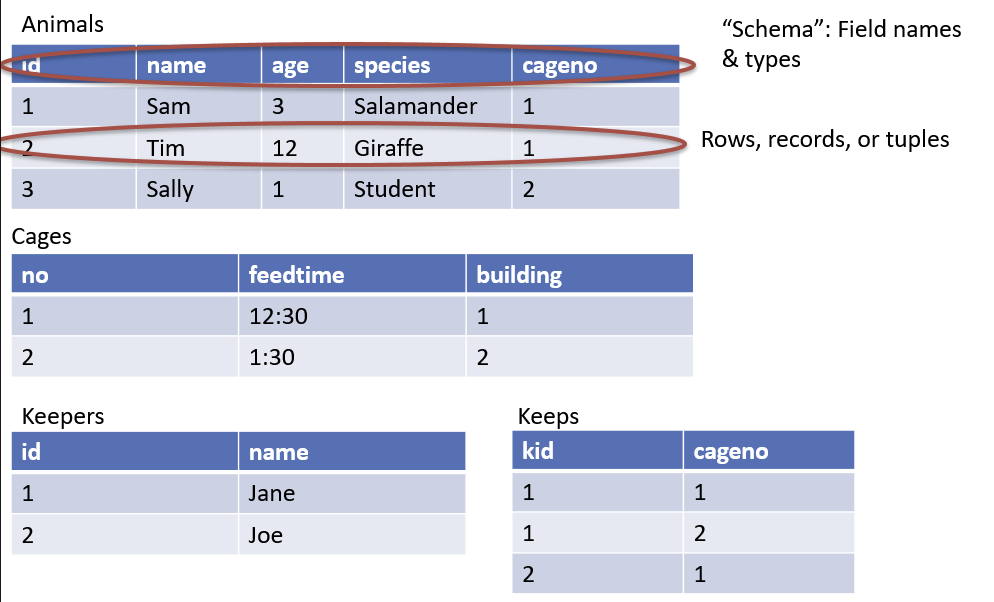

截屏2024-07-16 04.04.25

schema：属性名称和属性类型

行，也称记录，或者元祖

对动物数据模型进行小更改

每个动物都在一个笼子里，多个动物可能共享一个笼子
每个动物被1个饲养员照顾，饲养员需要照看多个动物

IMS（分层模型）

数据被组织称段segment
- 段是记录的集合，每个段都有相同的段类型。段类型定义了记录的结构
- IMS 中的数据按段类型排列成树状结构，例如
```
Keepers
	Animals
		Cages

or

Keepers
	Cages
		Animals
```
  1
  2
  3
  4
  5
  6
  7
  8
  9
段有不同的物理表示方式，决定了它们在存储和访问上的组织方式，比如
- 无序
- 可通过索引进行组织
  - 按某个关键字排序
  - 通过哈希函数组织

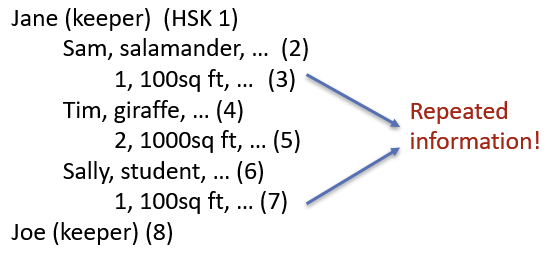

分层表示的例子

假如有两个饲养员，3个动物，2个笼子

截屏2024-07-16 09.38.31

这个例子中的物理表示方法为

Keeper1段
A1段   A2段  A3段   // A表animal
C1段   C2段  C3段   // C表cage

段的结构

每个段都有一个特殊的物理表示方式
- 由数据库管理员选择
段的结构选择影响到他们所支持的操作。

IMS、DL/1 的操作

GetUnique(segtype, pred)
- 从指定段类型中获取满足特定条件（pred）的第一个记录
- 只有被组织成hash/有序段才能被支持
GetNext(segtype, pred)
- 获取层次结构中符合条件的第一个或下一个记录
- 第一次调用 GetNext("Animals", "type = 'salamander'")：在 Animals 段中查找第一个类型为 "salamander" 的记录。
  后续调用 GetNext("Animals", "type = 'salamander'")：获取下一个类型为 "salamander" 的记录。
GetNextParent(segtype, pred)
- 类似 GetNext，但不会向上移动到层次结构中的下一个父段
- 限制在当前父段内搜索。
Delete， Insert

例子

截屏2024-07-16 09.54.38

1、找到饲养员Jane看管的所有笼子

GetUnique(Keepers, name="Jane") // 将当前位置隐式地导航到 Jane 的记录。此时，系统在 Keepers 段内，指向 Jane 的记录

Until done:
  cageid = GetNextParent(cages).no  // 操作获取下一个笼子的记录
  print cageid

GetNextParent 操作会在当前父记录（即 Jane）的范围内查找 cages 段的记录，并获取该记录的 ID

2、找到看管6号笼子的管理员

keep = GetUnique(keepers)
Until done:
  cage = GetNextParent(cages, id=6)
  if (cage is not null):
  	print keep
 	keep = GetNext(keepers)

缺点

数据重复，因为每个层次的节点都必须包含相关的子节点信息。
- 在层次数据库中，完全避免数据冗余是很困难的，因为层次结构本身会导致某些数据项的重复出现。不同的层次结构设计可以在一定程度上减少冗余，但总会有某些部分的数据会重复存储。
低级编程接口的痛点，需要编写详细的搜索算法来遍历层次结构中的数据
物理数据独立性的限制
- 如果根段的存储方式从索引改变为哈希，那么那些使用 GetNext 操作的程序可能会失败，因为哈希段不支持 GetNext 操作
- 根段的类型改变，也会如此
- 如果根段是顺序存储的，那么无法在中间插入新的记录
逻辑数据独立性的限制
- 如果schema改变了，程序也要跟着改

逻辑数据独立性

假设动物园管理层决定改变饲养员的工作方式：

旧制度：一个饲养员负责多个笼子和笼子中的所有动物。
新制度：一个饲养员只负责一个笼子及该笼子中的所有动物

这样一来，使用 GN 或 GNP 操作访问数据的程序必须更新，否则程序的行为可能不再符合预期

// 旧结构
Keepers
  cages
  	Animal
// 新结构
cages
  keepers
    Animal

CODASYL 数据模型

用来解决IMS/PL1的局限性，基于图或网络数据模型

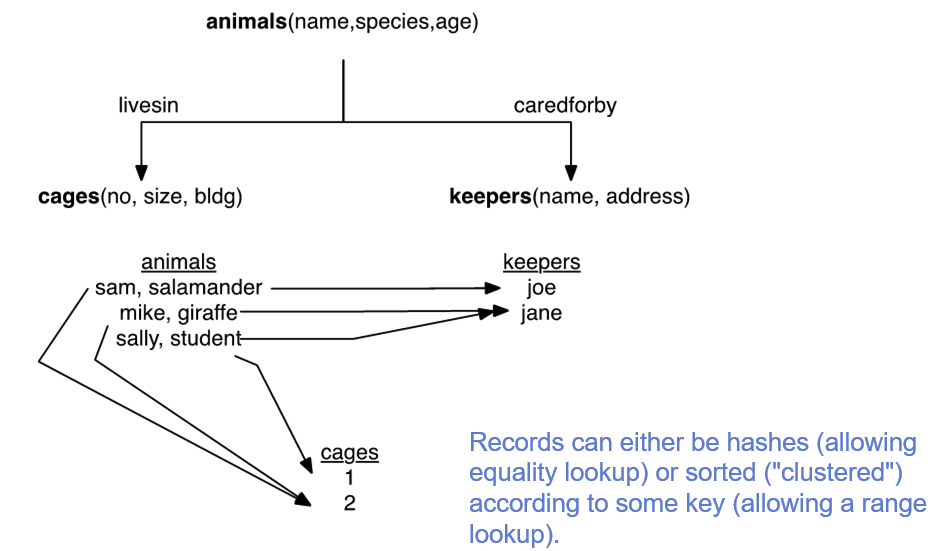

截屏2024-07-16 10.20.57

记录能够根据一些key被hash或者排序。

找到Joe看管的所有笼子

截屏2024-07-16 10.24.31

Find keepers(name = 'Joe')
	Until done:
		Find next animal in caredforby
			Find cage in livesin

这种编程方法就像是在一个复杂的地图上找到一个起点，然后沿着路径进行导航

每一行代码都隐含在这个结构中的某个位置
需要记住你所在的位置

缺点

非常复杂——导航式编程
程序缺乏物理或逻辑数据独立性:
- 如果要修改数据库结构，就得改程序；
- 也不能随便改物理表示，因为不同的索引类型支持的操作可能不一样。

关系模型就是为了解决这个问题的。

关系型数据模型

原则

简单的表示方式
面向集合的编程模型，不需要"导航"
不需要物理数据模型的描述(!)
- 例如，不需要指定排序顺序、哈希等

基本特征

数据表示方式：所有数据都以记录（元组）的形式存在于表格中。
表格属性：表格是无序的集合，其中不包含重复的记录。
数据库结构：数据库由一个或多个这样的表格组成。
模式描述：每个表格（关系）都有一个模式，描述了表格中每个列或字段的类型。
字段类型：每个字段都是基本数据类型，而不是集合或其他关系。
物理表示不指定：关系模型不关注数据的物理存储方式，例如索引类型、嵌套结构等。

例子说明

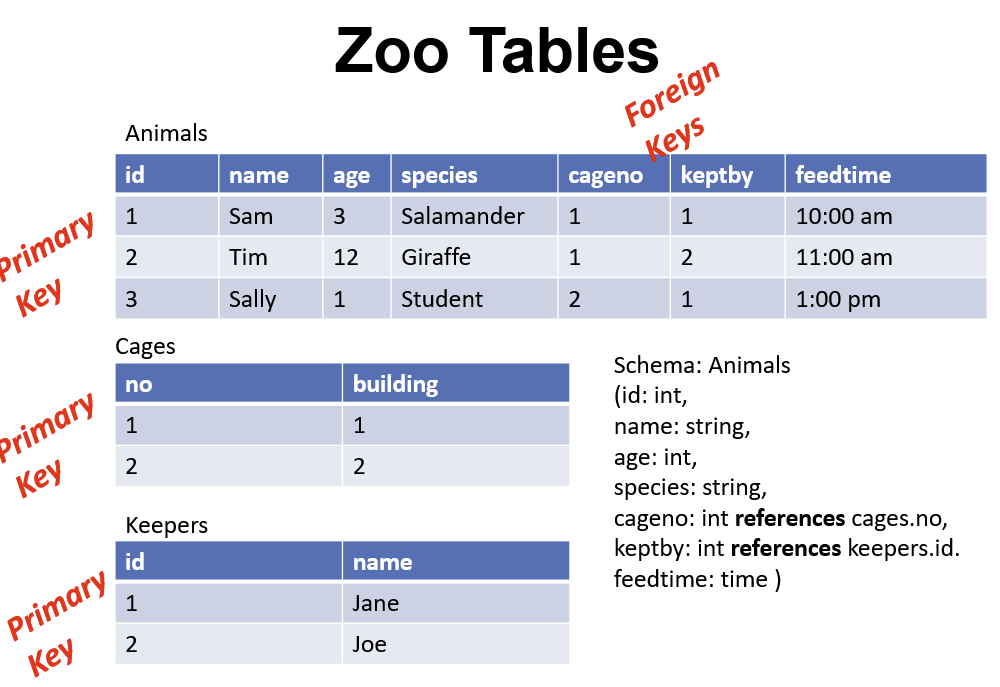

截屏2024-07-16 10.33.50

关系代数

5个基本操作

投影Projection (π(T, c1, ... cn))
- 选择部分列组成的子集
选择Selection(𝞂(T, pred))
- 选择满足条件的行组成的子集
笛卡尔积(叉积，Cross Product) (T1 x T2)
- 连接两个表
联接(⨝(T1, T2, pred)) = 𝞂(T1 x T2, pred)
- 用一个判定条件联接两个表
集合的操作（并、差等）
”代数“——对其自身的操作具有封闭性。大白话就是说，无论对数据库中的哪个关系（表）进行什么样的操作，都会得到一个新的关系（表）

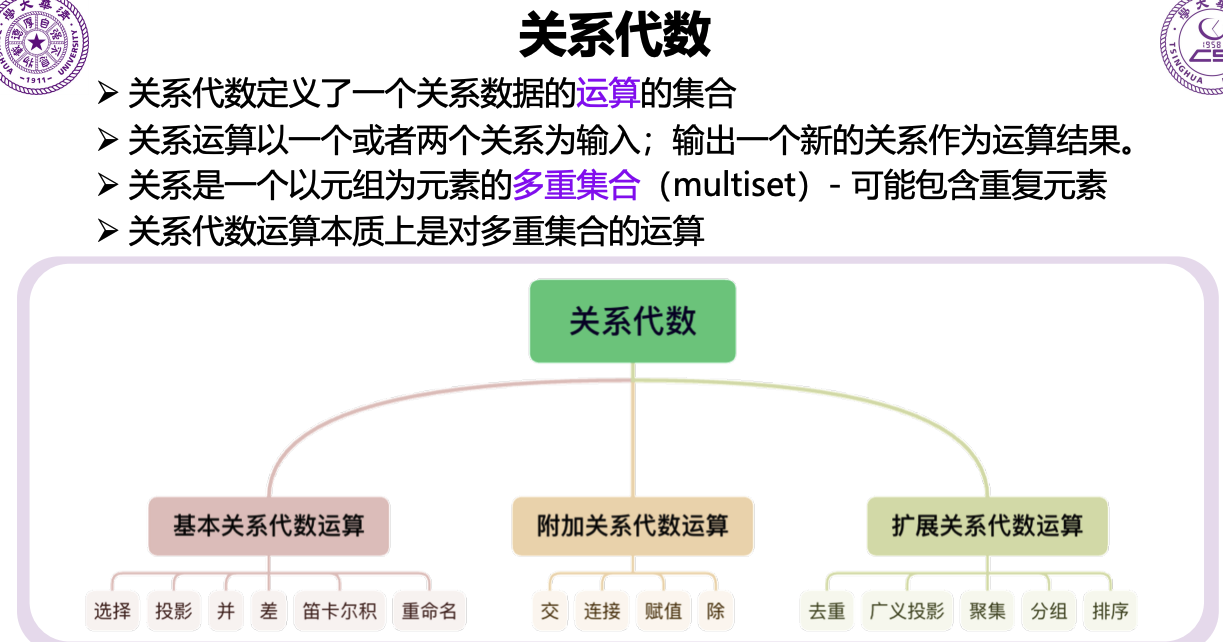

截屏2024-02-21 16.23.14

用笛卡尔积实现连接

截屏2024-07-16 10.45.49

例子：找到笼子号32的动物们

𝞂(
	⨝ (
		animals,
		cages,
		animals.cageno = cages.no
	),
	bldg = 32
)

你觉得数据库就是这样实现代码？

⨝(
	animals,
	𝞂 (
		cages,
		bldg = 32
	),
	animals.cageno = cages.no
)

关系代数的等价规则

连接重排序(目的得到的Join记录最少，一般有贪心算法和动态规划算法)
- A ⨝ B = B ⨝ A
- (A ⨝ B) join C = A ⨝ (B ⨝ C)
选择重排序
- 𝞂1(𝞂2(A)) = 𝞂2(𝞂1(A))
选择下推
- 𝞂(A ⨝_pred B) = 𝞂(A) ⨝_pred 𝞂(B)
- 𝞂可能仅用于一个表
投影下推
- π(𝞂(A)) = 𝞂(π(A))
- 可以在应用投影操作之前或之后应用筛选操作，结果应该是一样的。前提是投影操作不会移除筛选条件中使用的字段
- 同样能应用在连接

物理独立性

物理独立性是指可以更改数据的表示方式而无需修改代码的能力。

例子

sql

SELECT a.name FROM animals AS a, cages AS c
WHERE a.cageno = c.no AND c.bldg = 32

在上述查询中，并没有明确指定动物和笼子表格的数据表示方式。它们可以是排序的、存储在哈希表或树中等。如果改变了数据的物理表示方式，SQL 查询本身不会改变。

逻辑独立性

逻辑数据独立性是指可以在不需要修改代码的情况下更改数据库schema。

如果只是添加一个列或者表格，这并不会造成问题。
视图（Views）允许我们将旧的模式映射到新的模式，使得旧的程序仍然可以正常工作。
即使是在修改现有字段的情况下，通过良好的视图设计，也可以确保旧程序与新模式的兼容性。

视图(View)简介

视图是一个基于其他表的逻辑定义表的方式。

例如，一个视图可以计算每个笼子中的动物数量

sql

CREATE VIEW cage_count AS
(SELECT cageno, count(*)
FROM animals JOIN cages ON animals.cageno = cages.no
GROUP BY cageno
)

这个视图可以像其他表一样在查询中使用。

视图的例子

假设我想要添加多个喂食时间？
如何支持旧程序？

将现有的 animals 表重命名为 animals2。
创建一个 feedtimes 表格。
从 animals2 中复制喂食时间数据。
从 animals2 中移除 feedtime 列。
创建一个名为 animals 的视图，该视图是对 animals2 和 feedtimes 表的查询

sql

-- 创建一个名为 animals 的视图，查询 animals2 和 feedtimes 表
CREATE VIEW animals AS
SELECT a.name, a.age, a.species, a.cageno,
       (SELECT feedtime FROM feedtimes WHERE animalid = a.id LIMIT 1) AS feedtime
FROM animals2 a
);

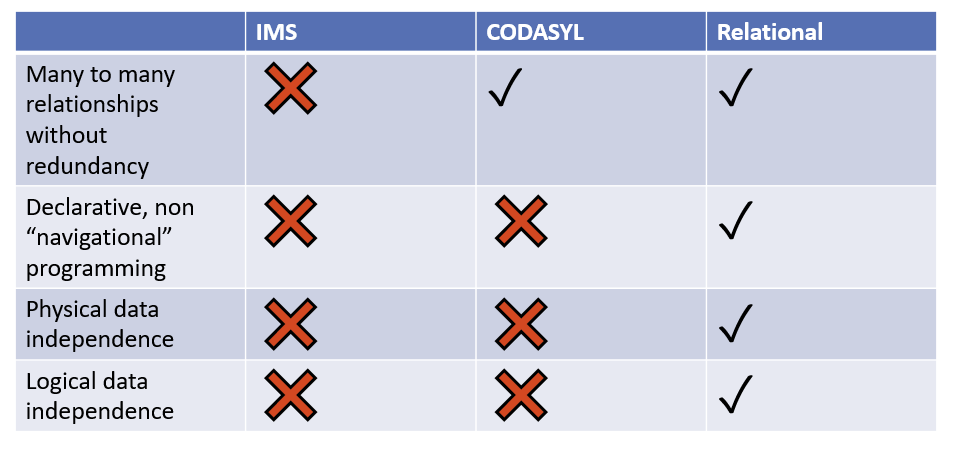

总结： IMS vs. CODASYL vs. 关系型

截屏2024-07-16 11.04.29

SQL

Join（联接）

引入

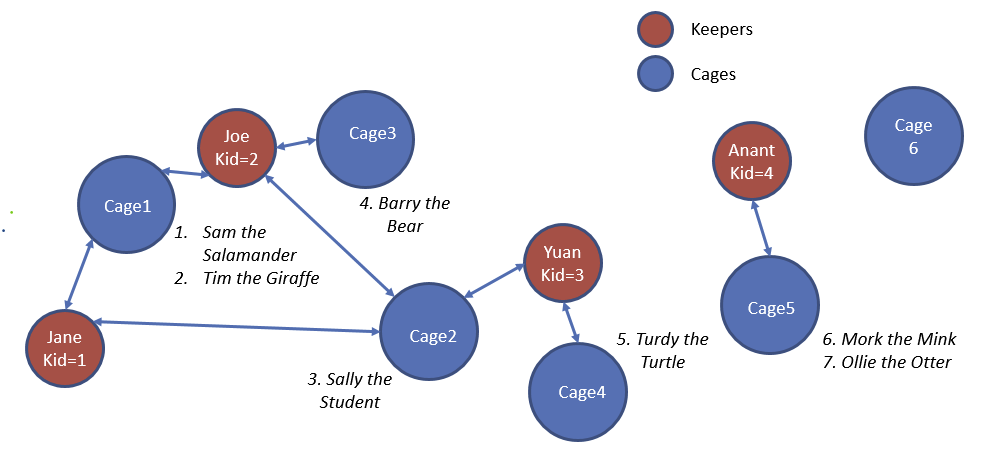

截屏2024-07-16 11.36.49

加入饲养员和笼子的关系如上所示

Schema:

Animals: (aid, name, age, species, acageno)
Cages(no, feedtime, bldg)
Keepers(id, name)
keeps(kid, cageno)

找到32号建筑物中的所有笼子

命令式

for each row a in animals:
	for each row c in cages:
		if a.acageno = c.no and c.bldg = 32
			output a

声明式

sql

SELECT name
FROM animals, cages
WHERE acageno = no AND bldg = 32;

另外一种声明式语法

sql

SELECT name
FROM animals JOIN cages on acageno = no
WHERE bldg = 32;

别名与歧义

截屏2024-02-18 21.30.26

例子：喂养熊的所有饲养员

sql

SELECT name FROM keepers JOIN keeps ON id = kid
JOIN cages on cageno = no
JOIN animals on cageno = no
Where species = 'bear'

这个sql语句并不能使用，为什么？

因为 SELECT name 时候这个name的指代不明确，没有指明是哪个实体。改成animals.name即可

聚合

例子：找到每个笼子由多少个饲养员管理

sql

SELECT no, count(*)
FROM cages JOIN keeps ON on=cageno
GROUP BY no

那没有饲养员管理的笼子呢？

可以使用右联或者外联

IMPORTANT

count(*)，所有行都被统计（包括NULL）

count(col) ，只统计非空的值的行

Join（联接）

左联

sql

T1 LEFT JOIN T2 ON pred

所有满足 pred 条件的 T1 x T2 行。
以及 T1 中没有与 T2 中任何行匹配的所有行（这些行的 T2 列值将为空）。

右联

与左联类似，但是方向相反

sql

T1 LEFT JOIN T2 ON pred

所有满足 pred 条件的 T1 x T2 行。
以及 T2 中没有与 T1 中任何行匹配的所有行（这些行的 T1 列值将为空）。

外联/全联

即把左联结果表+右联结果表组合在一起，然后过滤掉重复的

sql

T1 OUTER JOIN T2 ON pred

内联（默认）

sql

T1 INNER JOIN T2 ON pred
# 或者直接
T1 JOIN T2 ON pred

所有满足 pred 条件的 T1 x T2 行
如果某行在其中一个表中没有匹配的行，那么这行将不会出现在结果集中

自联

例子，查找照顾熊和长颈鹿的所有管理员

sql

SELECT keepers.name
FROM keepers JOIN keeps ON id = kid
JOIN cages ON cageno = no
JOIN animals ON acageno =cageno
WHERE species = 'Bear' AND = species = 'Giraffe'

这个SQL并没有效果，为什么？

需要构建两个表，Bear keepers 和 Giraffe keepers，然后取交集

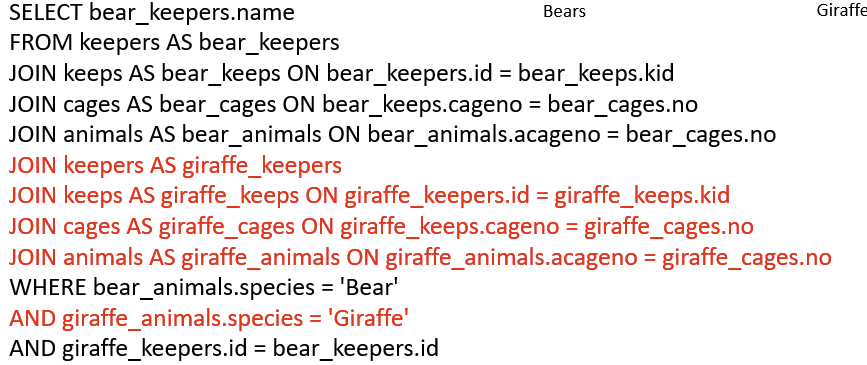

先构建Bear keepers表

再构建Giraffe keepers表

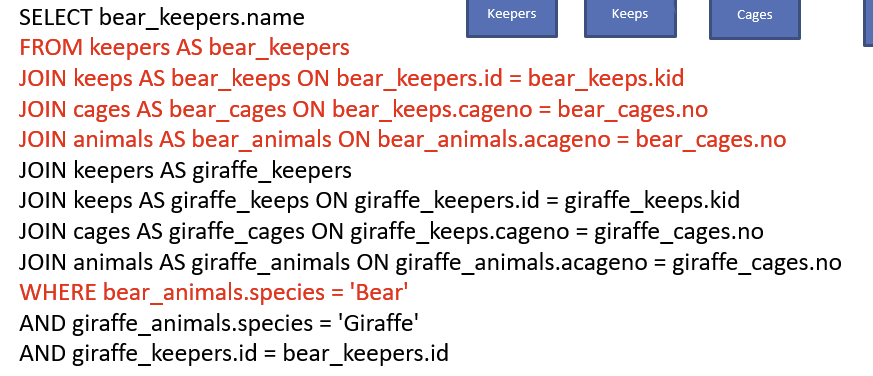

截屏2024-07-16 17.59.04

最后联接

截屏2024-07-16 17.59.46

SQL必要练习 + 论文阅读

1、 [完成SQL的练习](1. SQL — A Practical Introduction to Databases (runestone.academy))

2、 [完成关系模型（3.1节）的练习](3. RELATIONAL DATABASE THEORY — A Practical Introduction to Databases (runestone.academy))

3、阅读参考书上的Michael Stonebraker和Joseph Hellerstein的文章《What Goes Around Comes Around》中的第1至4节

4、（可选）关系模型的开山鼻祖论文； E.F. Codd. A relational model of data for large shared data banks. Communications of the ACM, 1970.[PDF].

回答以下问题：

哪些类型的程序在SQL中编写起来容易？哪些类型的程序较难？
您觉得声明式编程比命令式编程更容易还是更难？
什么是数据独立性的概念？为什么它很重要？
关系模型背后的关键思想是什么？它们为何优于之前的模型？关系模型在哪些方面具有限制性？
“分层”模型（如IMS系统）与Codd提出的关系模型之间最重要的区别是什么？
