Lec 1 引言
什么是计算机架构？

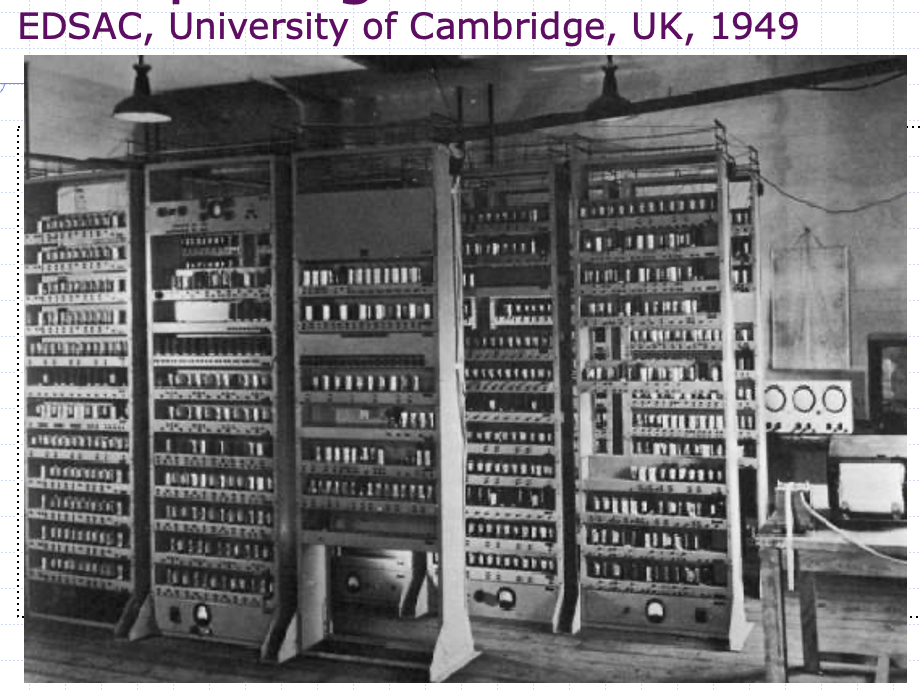

通过对比EDSAC（1949年，英国剑桥大学制造的早期计算机）与现代计算设备，可以直观感受到计算机在体积、速度、成本、可靠性等方面的巨大进步。
计算机架构（computer architecture）的核心任务，是在功耗、性能、成本、体积等约束条件下设计机器。
研究计算机架构通常有三种方法：
- 构建法（construction），即给出可以被仿真并可被综合成硬件的机器描述；本课程的重点是construction。
- 量化评估（quantitative evaluation），即定量评估设计在多大程度上满足各种设计指标；
- 测试与验证（testing and verification），即验证机器是否真正实现了预期功能。
课程目标与方法论
本课程的核心目标包括：通过构建多种不同的机器来学习计算机架构。
学习一种新的架构描述方法，相比传统电路图，更强调可执行描述（executable description）
每一种架构及其每个组成部分都会用Bluespec System Verilog（BSV）的可执行代码来定义；学习BSV本质上是在学习一种并行编程（parallel programming）模型，因为所有硬件本身都是并行运作的；
此外还会学习如何设计测试平台（test bench） ，以及如何对涉及进行量化评估。
BSV设计流程

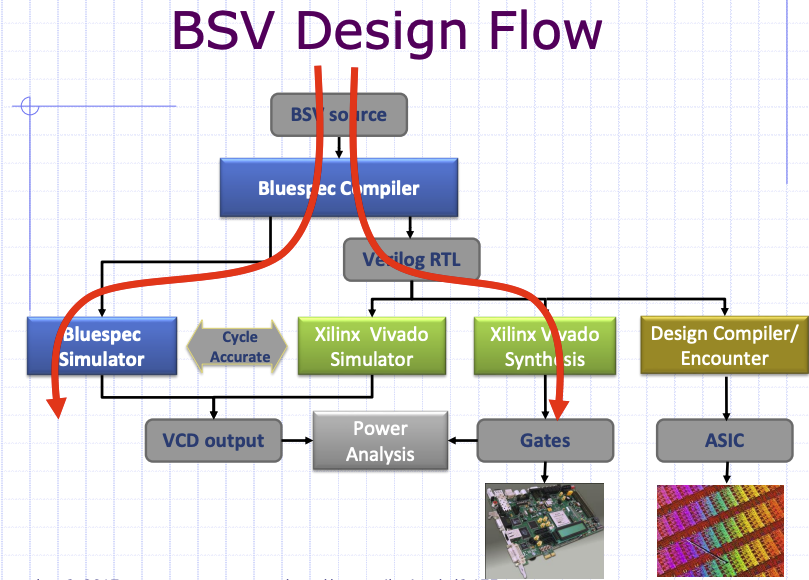

BSV源代码经Bluespec编译器处理后可以走两条路径：一条是直接在Bluespec Simulator中进行周期精确（cycle-accurate）的仿真；另一条是先生成Verilog RTL，再交给Xilinx Vivado做仿真或综合（synthesis），综合结果可进一步生成gate级电路，用于功耗分析（power analysis），并最终可制成专用集成电路（ASIC）。
本课程中所做的所有设计，理论上都可以不修改源代码直接实现为ASIC；受时间限制，课程不会真正动手做ASIC流程，但会synthesize许多设计，并研究其时序（timing）和面积（area）结果。
组合电路与ALU概览
组合电路（combinational circuit）是一个纯函数：相同的输入永远产生相同的输出。理论上可以用真值表（truth table）描述任意 组合电路，但当输入规模变大时并不现实，例如一个32位加法器的真值表 需要2的64次方行。本课程统一用BSV来描述所有电路。

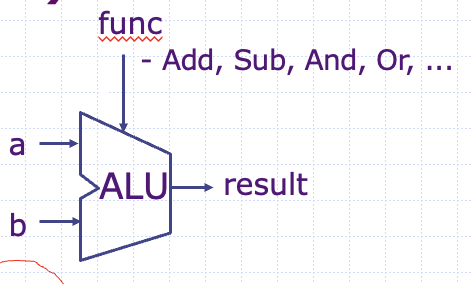

算术逻辑单元（Arithmetic-Logic Unit，ALU）是组合电路的典型例子：它接收两个数据输入a、b和一个操作码函数（如Add、Sub、And、Or等），输出结果；ALU内部本质上是若干个分别实现某种运算的组合电路，再通过一个由 函数控制的多路选择器（mux）将它们组合起来，选出对应的输出。
BSV类型系统
类型（type）是对值的分组，例如Integer（数学意义上的无界整数）、Bool（True/False）、Bit（0/1）等。BSV程序中每一个表达式都有且仅有一个type，这个type可以由程序员显式声明，也可以由编译器自动推导。
用户自定义类型（user-defined type）主要有三种：
结构体： 把多个字段组合成一个整体，例如包含
x_coord和y_coord两个Word字段的MyStruct。枚举：列举一组互斥的标签，例如表示ALU操作的AluFunc（Add、Sub、And、Or、Xor、Nor、Slt、Sltu、LShift、RShift、Sra），以及表示分支条件的BrFunc（Eq、Neq、Le、Lt、Ge、Gt、AT、NT）。
基于枚举类型可以很自然地实现ALU：
verilogfunction Data alu(Data a, Data b, AluFunc func); Data res = case(func) Add : addN(a,b); Sub : subN(a,b); And : andN(a,b); Or : orN(a,b); Xor : xorN(a,b); Nor : norN(a,b); Slt : zeroExtend(pack(signedLT(a,b))); Sltu : zeroExtend(pack(lt(a,b)); LShift: shiftLeft(a,b[4:0]); RShift: shiftRight(a,b[4:0]); Sra : signedShiftRight(a,b[4:0]); endcase; return res; endfunction // 类似地，函数aluBr(a, b, brFunc)用case语句根据brFunc返回一个Bool function Bool aluBr(Data a, Data b, BrFunc brFunc); Bool brTaken = case(brFunc) Eq : (a == b); Neq : (a != b); Le : signedLE(a,b); Lt : signedLT(a,b); Ge : signedGE(a,b); Gt : signedGT(a,b); AT : True; NT : False; endcase; return brTaken; endfunction类型别名：例如Byte等价于
Bit#(8)，Word等价于Bit#(32)。
以颜色为例说明枚举的价值：如果直接用Bit#(2)表示三种颜色（00=Red，01=Blue，10=Green），编译器无法阻止把这些bit值和其他普通bit数据混用；而如果定义typedef enum {Red, Blue, Green} Color deriving(Bits, Eq)，自动按声明顺序给Red、Blue、Green分配2-bit编码（00、01、10），自动生成对应的pack和unpack函数，以及自动生成基于bit比较的==实现。这样类型系统就能防止"颜色"和"普通bit"被错误地混合使用。如果不写deriving，就需要程序员自己指定编码方式和相等性判断函数。自己写的话如下
typedef enum {Red, Blue, Green} Color;
instance Bits#(Color, 2);
function Bit#(2) pack(Color c);
case (c)
Red: 2'b00;
Blue: 2'b01;
Green: 2'b10;
endcase
endfunction
function Color unpack(Bit#(2) b);
case (b)
2'b00: Red;
2'b01: Blue;
2'b10: Green;
default: Red;
endcase
endfunction
endinstance
instance Eq#(Color);
function Bool \== (Color a, Color b);
return pack(a) == pack(b);
endfunction
endinstance关于Integer与Bit#(32)的区别：数学中的整数是无界的，但计算机系统中的整数总有固定位宽；BSV同时提供这两种类型，其中Integer仅作为编程时的便利（例如用作for循环的计数变量），并不会出现在最终生成的硬件中。
类型检查（type checking）的意义在于：程序员声明部分表达式的类型，编译器推导剩余表达式的类型；如果推导失败或类型声明之间互相矛盾，编译器就会报错；这能在编译期防止很多"非法连接"之类的低级错误。
关于位向量（bit vector）的赋值：写Bit#(3) c=0表示c是一个3位向量，且每一位都被初始化为0；之后单独写c[0]=0只会改变第0位，其余位不受影响；如果向量的初始值未知，可以用"?"表示。
用 BSV 构建加法器

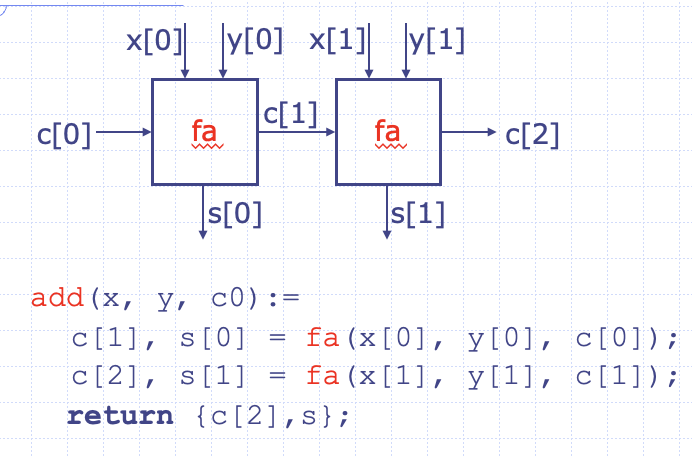

全加器（full adder，简写fa）可以作为黑盒（black box）使用：它接收x[i]、y[i]和进位c[i]，输出本位结果s[i]和进位输出c[i+1]。将多个fa级联（cascade），就构成 行波进位加法器（ripple-carry adder）；例如一个2位行波进位加法器就是把两个fa按位串联，前一位的进位输出作为后一位的进位输入。

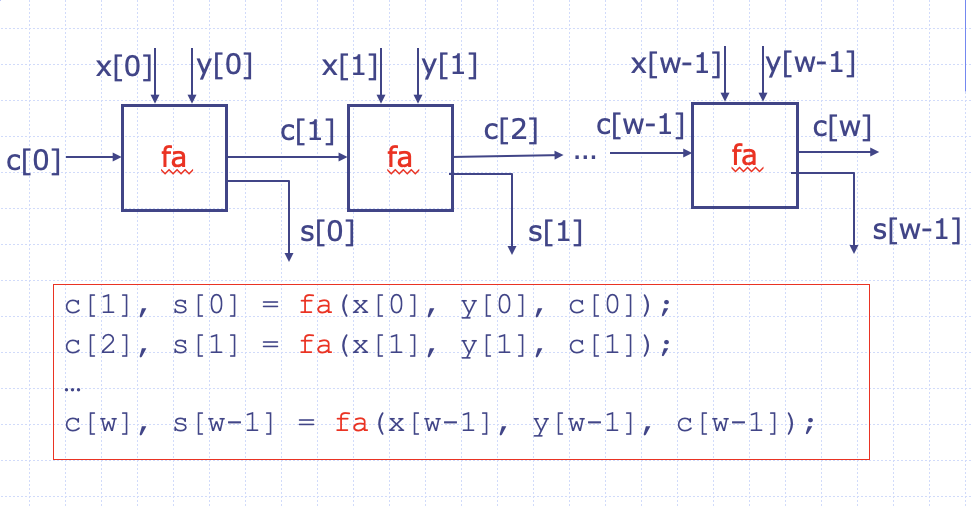

如果要构建w位的行波进位加法器，按照同样模式逐位手写c[1],s[0]=fa(...)、c[2],s[1]=fa(...)直到c[w],s[w-1]=fa(...)，会非常繁琐且重复。
解决方法是使用for循环，并依靠编译器在编译期把循环完全展开（unfold）：
for(i=0; i<w; i=i+1)
c[i+1], s[i] = fa(x[i], y[i], c[i]);
return {c[w], s}写成上面这样，最终效果等价于把c[1],s[0]=fa(...)一直到c[w],s[w-1]=fa(...)这一长串等式手写出来。需要特别注意的是，这里的for并不是Python等语言中真正的运行时循环，而只是编译器在编译期用来减少重复代码的一种简写，它必须在w的值编译期已知的前提下被完全展开。
组合ALU的整体结构
1. 课程概述
以可执行描述为核心，用 BSV（Bluespec System Verilog）语言构造并仿真各种计算机体系结构，强调「设计即代码」，所有描述均可综合为真实硬件（ASIC/FPGA）。
设计流程（BSV Design Flow）：
BSV 源代码 → Bluespec 编译器 → Verilog RTL → Xilinx Vivado 综合 → 门级网表
↓
Bluespec 仿真器（周期精确）2. 组合电路基础
组合电路是纯函数：给定相同输入，始终产生相同输出，不含任何状态。可用真值表（Truth Table）完全描述，但对于大位宽电路真值表行数指数级增长（例如 32 位加法器有 $2^{64}$ 行）。
2.1 算术逻辑单元（ALU）
BSV 中的组合 ALU：
function Data alu(Data a, Data b, AluFunc func);
Data res = case(func)
Add : addN(a, b);
Sub : subN(a, b);
And : andN(a, b);
Or : orN(a, b);
Xor : xorN(a, b);
LShift: shiftLeft(a, b[4:0]);
RShift: shiftRight(a, b[4:0]);
Sra : signedShiftRight(a, b[4:0]);
endcase;
return res;
endfunction本质上是由 func 信号控制的多路选择器（MUX）。
3. BSV 类型系统
3.1 基础类型
| 类型 | 说明 |
|---|---|
Integer | 无界整数（仅用于编译期计算，如循环展开） |
Bit#(n) | n 位位向量 |
Bool | True / False |
3.2 用户自定义类型
枚举（Enumeration）：
typedef enum {Add, Sub, And, Or, Xor, LShift, RShift, Sra}
AluFunc deriving(Bits, Eq);结构体（Struct）：
typedef struct {
Word x_coord;
Word y_coord;
} MyStruct deriving(Eq, Bits, FShow);类型别名（Type Synonym）：
typedef Bit#(8) Byte;
typedef Bit#(32) Word;4. 组合电路的 BSV 编程
4.1 进位传播加法器（Ripple-Carry Adder）
全加器（Full Adder）：
w 位加法器通过 for 循环展开（注意：BSV 中的 for 是编译期展开，不是运行时循环）：
for(Integer i = 0; i < w; i = i+1)
c[i+1], s[i] = fa(x[i], y[i], c[i]);4.2 组合 32 位乘法器
通过 32 次移位加法实现，使用 32 个串联的 add32 电路：
32 位组合乘法器使用 32 个 add32 电路（每个约 32 个 FA），则：
- 总 FA 数量 ≈
- 关键路径长度 ≈
个 FA 延迟（串联进位）
Sol：延迟过长，实用中需改用时序电路（折叠）或 Wallace Tree 结构。
5. BSV 编译阶段
- 类型检查（Type Checking）：确保每个表达式类型唯一
- 静态展开（Static Elaboration）：
- 展开所有循环（
for以Integer控制） - 内联所有函数（包括递归函数，但需可在编译期完全展开）
- 消除所有
Integer类型（无界整数在硬件中无意义）
- 展开所有循环（
- 门级生成：生成 Verilog RTL
本讲总结
BSV 通过强类型系统和静态展开，将函数式高级描述编译为可综合的门级 Verilog；组合电路以纯函数定义，所有循环在编译期展开，设计者获得「写高级代码、得硬件电路」的体验。
